污水處理廠常用液位計分析

    液位計在污水處理應用中占的很大的比例，在整個污水處理的各個環節中幾乎都有應用。污水處理中，需要測量液位有廢水，污泥，化學品溶液等。在利用自動控制的污水處理系統中，液位計可以用來測量液位計，污水處理廠主要處理造紙脫墨污水（高濃度DIP廢水）造紙廢水及其他生產廢水。其中高濃度DIP廢水先經過厭氧處理后，與造紙廢水及其他生產廢水一起進入SBR好氧生物處理系統，再經過三級化學處理后排放。處理過程中產生的剩余污泥經過濃縮池濃縮后，送至污泥脫水單元進行脫水外運。

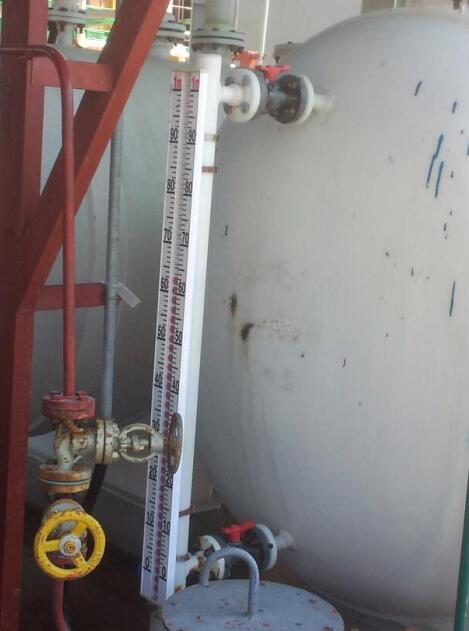

1.磁翻板液位計
　　磁翻板液位計是一種直觀型，可在現場就地顯示測量的儀表類型，磁翻板液位計的原理是根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的較久磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。

特點：
    （1）結構簡單，顯示清晰，讀數直觀，特別適用現場顯示。
　　（2）設備開孔少，一般選用帶遠程輸出的磁翻板液位計，使現場和遠程都能監控。
　　（3）根據介質的情況，如易污易堵的介質，則需要定期的清洗主導管，清除管道內的沉積物，以保證測量的準確性。
　　在污水處理工藝上，磁翻板液位計常用于化學溶藥槽罐，酸罐，堿罐等液位的測量。

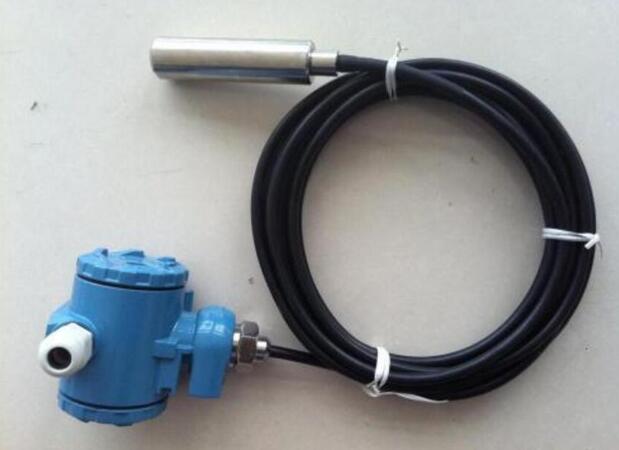

2.投入式液位計
　　投入式液位計是—種用于液位測量的壓力儀表，即把液位測量儀表投入到待測液位的介質屮，隨著液位的變化，壓力變送器中的擴散硅等壓力檢測元件將靜壓力轉換為電阻信號進行液位檢測，投人式液位計可以直接投人被測介質中。
　　投入式液位計測量方法是根據液柱靜壓與液柱高度成正比的原理來實現的，通過測得液柱高度產生的靜壓實現液位測量的，差壓式液位計，是利用當容器內的液位改變時，由液柱產生的靜壓也相應變化的原理而工作。
　　投入式液位計是通過測量液體的液位高度而產生的靜壓力來測定液體液位。根據P=ρgh，而液體的密度ρ，重力加速度g是已知的，只要測出壓力P，就可以求出液體的液位h。[2]

投入式壓力液位計的特點。
　　（1）結構簡單，采用固態結構，無可動部件。
　　（2）安裝使用相當方便，使用壽命長。
　　（3）價格便宜，可靠性比較高。
　　（4）它不受被測介質起泡、沉積、電氣持性的影響，無材料疲勞磨損，對振動、沖擊不敏感。
　　（5）測量范圍比較廣，可以測里從水、油到黏度較大的相狀物等。
　　（6）安裝投入式液位計時，較好離池底或者罐底100mm到200mm，以減少因為池底或者罐底有淤泥及介質的沉淀物，影響測量的準確度。
　　（7）安裝時，注意要選擇流體相對平穩，波動小的地方安裝，如果避免不了水流沖擊，摩擦振動時，需要加裝隔離管，減少水流沖擊，保證測量的準確性和穩定性。
　　（8）在水質過差的環境下，尤其是介質有很多懸浮物，雜質時，容易堵塞取壓孔，影響測量準確度。需要定期對液位計進行清洗、疏通取壓孔，以保證測量準確和穩定。

　　投入式液位計適合用于水質較好的工藝流程中，比如上清集水池，濾池，清水池，外排水池以及SBR池。通過加裝隔離管避開池底污泥雜質也可以用于帶攪拌的濃縮池調節池。

3.　超聲波液位計
　　超聲波式液位計是利用超聲波在液面處反射原理進行液位離度檢測時，即應用回聲測量距離原理工作的。當超聲波探頭向液面發射短促的超聲波脈沖時，經過時間t后，探頭接收到從液面反射回來的回聲脈沖，因此探頭到液面的距離可按下式求出：設超聲波探頭到容器底部的距離為h，則實際液位 。式中，v為超聲波在被測介質的傳播的速度（也就是聲速m/s），由此看出，只要知道聲速v，就可以通過準確測量時間t，求出液位的高度H。[1]

超聲波液位計的特點
　　（1）測量的范圍大，液體，塊狀，粉末物位都可以測量。
　　（2）可以定點連續的測量，且能方便提供遙測和遙控的測量信號。
　　（3）安裝簡單方便，且不需要安全防護。
　　（4）超聲波液位計可以做到非接觸式測量，運行穩定可靠：超聲波物位計安裝于料倉、液罐上方，不直接接觸物料，克服了其它型號液（物）位計直接接觸物料和由此而帶來的弊端。

4.　雷達液位計
　　雷達液位計的天線以波束的形式發射電磁波信號，發射波在被測物料表面產生反射，反射回來的回波信號仍由天線接收。發射及反射波束中的每一點都采用超聲采樣的方法進行采集。信號經智能處理器處理后得出介質與探頭之間的距離，送終端顯示器進行顯示、報警、操作等。[3]距離物料表面的距離D與脈沖的時間行程T成正比：
　　D=C×T/2
　　其中C為光速 因空罐的距離E已知，則物位L為：L=E-D

雷達液位計的特點：
　　（1）雷達液位計采用一體化設計，無可動部件，不存在機械磨損，使用壽命長。
　　（2）雷達液位計也適合用于在有攪拌器，液面變化無常，多變的場合下。
　　（3）由于電磁波的特點，不受環境的影響。故其測量的應用場合比較廣。雷達液位計的探頭與介質表面無接觸，屬非接觸測量，能夠準確、快速地測量不同的介質。探頭幾乎不受溫度、壓力、氣體等的影響。可以在工況惡劣，變化大，有水氣、蒸汽、泡沫等超聲波液位計不能勝任的場合下使用。
　　（4）雷達液位計價格相對昂貴，但是幾乎可以適用污水處理的各個工藝液位控制流程。

    綜上所述，由于污水處理的工藝流程中涉及很多需要測量液位的場合，也由于污水處理本身工藝的特點，在選型過程中，需要針對各個工藝流程及介質的特點，選擇合適的液位計，對工藝測量的精度和可靠性穩定性以及經濟性使用壽命都會有很大的影響。建議在經費允許的情況，盡量選擇精度高，維護少，壽命長的液位計。使整個污水處理的液位測量和控制在可靠，穩定，安全下運行。
