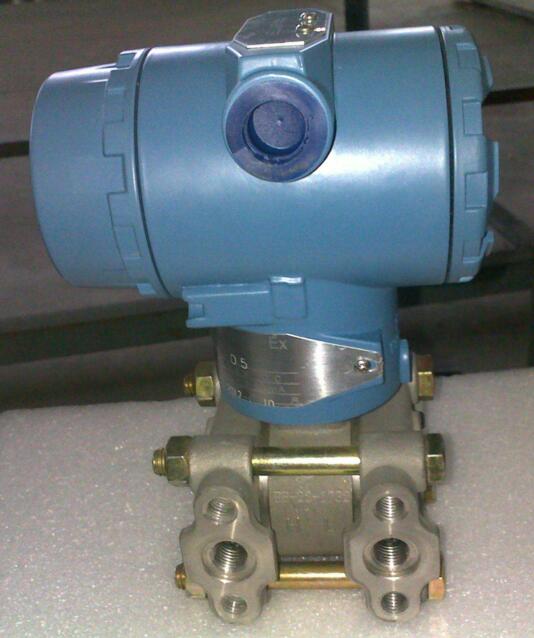

高靜壓差壓變送器

精品推薦
YHCB1151/3351HP高靜壓差壓變送器的關鍵原材料、元器件和零部件均源自進口或合資生產，整機經過嚴格組裝和測試。該產品具有設計原理先進、品種規格齊全、安裝使用簡便等特點。

詳細說明

型號：YHCB1151/3351HP高靜壓差壓變送器詳細介紹

YHCB1151/3351HP高靜壓差壓變送器的關鍵原材料、元器件和零部件均源自進口或合資而成，整機經過嚴格組裝和測試。該產品具有設計原理好、品種規格齊全、安裝使用簡便等特點。由于該機型外觀上完全融合了目前國內流行，并被廣泛使用的進口變送器的結構特點，讓使用者有新的感覺，并具有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，該系列產品除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。

產品特點：

超級的測量性能，用于壓力、差壓、液位、流量測量

準確度高：數字+（-）0.05%；模擬+（-）0.5%~+（-）0.1%F.S

量程、零點外部連續可調，量程比100：1

正遷移可達500%、負遷移可達600%

穩定性好，穩定性：0.25% 60個月

耐過壓

固體傳感器設計

全系列結構、互換性強

接觸介質的膜片材料可選

低壓澆鑄鋁合金殼體

測量速率：0.2S

小型化（2.4kg）全不銹鋼法蘭，易于安裝

過程連接與其它產品兼容，實現測量

采用16位計算機的智能變送器

標準4-20mA，帶有基于HART協議的數字信號，遠程操控

支持向現場總線與基于現場控制的技術的升級

技術參數

使用對象：液體、氣體;和蒸汽

供電電壓： 12～36V DC，標準值24VDC；

輸出信號： 4～20mADC； (特殊可為四線制 220V AC供電 0-10mA DC 輸出)

環境溫度：－25～70℃ （一般變送器），－15～70℃ （帶現場指示器）

測量溫度：-40-104℃，法蘭灌充硅油-40-104℃，灌充高溫硅油15-315℃

儲藏溫度：－40～100℃；

相對溫度：0-100%RH

防護等級：dⅡBT4 iaⅡCT5 ；

電源影響：小于輸出范圍的 ±0.005%/V；

振動影響：在任何方向上振動 200Hz ，引起的誤差為最大范圍的 0.05%／g（微差壓為0.25%／g）；

安裝位置影響：當工作膜片未垂直安裝時，可能產生不大于 0.24Pa 的零位誤差，誤差可通過調整零位來消除，對量程無影響；

穩定性：六個月內不超過變送器的準確度；

指示器：現場輸出指示器有電流表，線性指示 0～100%；3-1/2位LCD 液晶顯示量程和零位：外部連續可調；

正負遷移：差壓變送器：正遷移量為 500% ，負遷移量為 600%

材料隔離膜片： 316L不銹鋼，哈式合金-C ，蒙耐爾合金，鉭
     排氣/排液閥： 316L不銹鋼，哈式合金-C，蒙耐爾合金
     法蘭和接頭： 316L不銹鋼，哈式合金-C ，蒙耐爾合金
     "O" 型圈：氟橡膠
     灌充液：硅油惰性油
     螺栓： 316L 不銹鋼
     電子殼體：低銅鋁合金

產品選型
YHCB1151/3351HP高靜壓差壓變送器
說明
量程范圍
2

0~0.125-1.5KPa
3

0~1.3-7.5KPa
4

0~6.2-37.4 KPa
5

0~31.1-186.8 KPa
6

0~117-690 KPa
7

0~345-2068 KPa
8

0~1170-6890 KPa
9

0~3450-20680 KPa
0

0~6890-41370 KPa
輸出
E

4-20mADC
F

智能式Hart協議
J

4-20mADC為輸入壓力平方根
接液零件材料

法蘭接頭
排氣/排氣閥
隔離膜片
灌充液體
22

316不銹鋼
316不銹鋼
316不銹鋼
硅油
23

316不銹鋼
316不銹鋼
哈氏合金C
硅油
24

316不銹鋼
316不銹鋼
蒙乃爾
硅油
25

316不銹鋼
316不銹鋼
鉭
硅油
33

哈氏合金C
哈氏合金C
哈氏合金C
硅油
35

哈氏合金C
哈氏合金C
鉭
硅油
44

蒙乃爾
蒙乃爾
蒙乃爾
硅油
附加功能
M1
0-100%線性指示表
M2
0-100%平方根指示表
M3
31/2液晶數字顯示

不帶表頭
B1
管裝彎安裝板
B2
板裝彎安裝板
B3
管裝平安裝板

不帶安裝板
D1
排泄閥在壓力室上部
D2
排泄閥在壓力室下部
C1
1/2-14NPT引壓接頭后部焊Ф14引壓管
C2
M20×1.5丁字形陽螺紋連接頭
C3
M20×1.5丁字形陽螺紋連接塊另加丁字形接頭
C4
1/2-14NPT錐管陰螺紋連接頭

靜壓1MPa

靜壓4MPa
H1
靜壓10MPa
H2
靜壓14MPa
H3
靜壓25MPa
H4
靜壓32MPa

上一條: 微差壓變送器下一條: 法蘭式差壓變送器

^{<sub id="0zxvb"></sub>}

YHCB1151/3351HP高靜壓差壓變送器					說明
量程范圍	2				0~0.125-1.5KPa
	3				0~1.3-7.5KPa
	4				0~6.2-37.4 KPa
	5				0~31.1-186.8 KPa
	6				0~117-690 KPa
	7				0~345-2068 KPa
	8				0~1170-6890 KPa
	9				0~3450-20680 KPa
	0				0~6890-41370 KPa
輸出		E			4-20mADC
		F			智能式Hart協議
		J			4-20mADC為輸入壓力平方根
接液零件材料					法蘭接頭		排氣/排氣閥	隔離膜片	灌充液體
			22		316不銹鋼		316不銹鋼	316不銹鋼	硅油
			23		316不銹鋼		316不銹鋼	哈氏合金C	硅油
			24		316不銹鋼		316不銹鋼	蒙乃爾	硅油
			25		316不銹鋼		316不銹鋼	鉭	硅油
			33		哈氏合金C		哈氏合金C	哈氏合金C	硅油
			35		哈氏合金C		哈氏合金C	鉭	硅油
			44		蒙乃爾		蒙乃爾	蒙乃爾	硅油
附加功能				M1	0-100%線性指示表
				M2	0-100%平方根指示表
				M3	31/2液晶數字顯示
					不帶表頭
				B1	管裝彎安裝板
				B2	板裝彎安裝板
				B3	管裝平安裝板
					不帶安裝板
				D1	排泄閥在壓力室上部
				D2	排泄閥在壓力室下部
				C1	1/2-14NPT引壓接頭后部焊Ф14引壓管
				C2	M20×1.5丁字形陽螺紋連接頭
				C3	M20×1.5丁字形陽螺紋連接塊另加丁字形接頭
				C4	1/2-14NPT錐管陰螺紋連接頭
						靜壓1MPa
						靜壓4MPa
					H1	靜壓10MPa
					H2	靜壓14MPa
					H3	靜壓25MPa
					H4	靜壓32MPa
