氣體渦輪流量計測量煤氣使用注意

工作原理
    當被測氣體流經流量計時，渦輪葉片在流體動能的作用下開始旋轉，使得傳感器中的電磁場周期地變化。在一定的流量范圍內，渦輪葉片的轉速與流體體積流量成正比，從而產生與流量基本成正比的電脈沖信號，該信號經低功耗前置放大器的處理，進入單片機測量系統。經過一系列計算，修正后在LCD屏上顯示瞬時體積流量和累積體積流量。這種流量計只要在正確的安裝和正常的維護保養的條件下，就能在量程內進行準確的計量，而且有較低的起步流量。這一特性既保證居民正常用氣時的計量精度，又能計量居民用氣低峰時的微小流量。

安裝需要注意的事項
●傳感器按流向標志可在垂直、水平或任意傾斜位置上安裝；
●當管線較長或距離振動源較近時，應在流量計的上、下游安裝支撐，以消除管線振動的影響；
●傳感器的安裝地點應有足夠的空間，以便于流量計的檢查和維修，并應滿足流量計的環境要求；
●在室外安裝使用時，應有遮蓋物，避免烈日曝曬與雨水浸蝕，影響儀表使用壽命；
●流量計安裝時，嚴禁在其進出口法蘭處直接進行電焊，以免燒壞流量計內部零件。

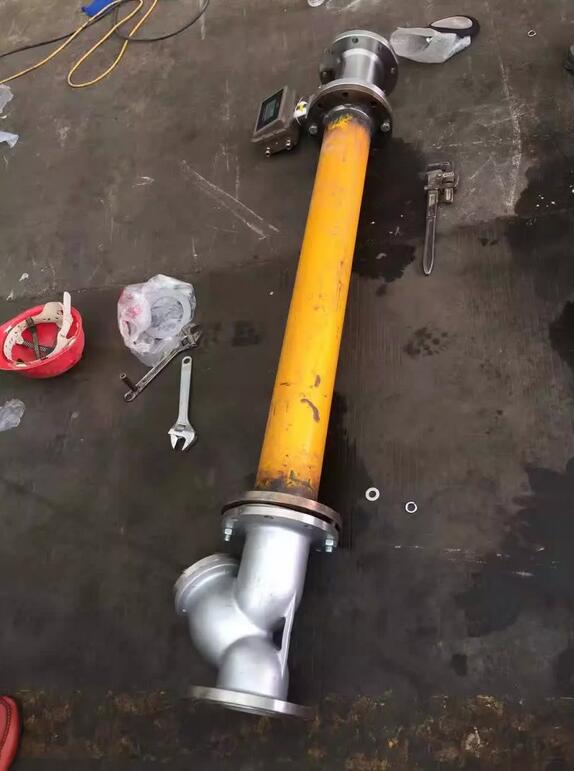

●為了不影響流體正常輸送和便于維護，要求按下圖所示安裝旁通管道，并保證前≥10DN、后≥5DN的直管段。

渦輪流量計在煤氣中的應用有以下幾點情況：

1、應用實際效果如下
    實際工作中通過對各調壓站所供區域的總表（渦輪流量計）和用戶分表的差值來考核區域收費的工作，分析該區域管網運行狀況。

安裝氣體渦輪流量計后，將大計量表數和收費數進行對比，平均每月差率14.7%。經核查發現有下述問題：
① 盲腸管沒有斷掉；
② 存在精度較低、量程過大的煤氣表；
③ 有偷氣現象。針對這些問題進行整改后，于2000年差率平均降為0.65%。

用氣區域特點為：
① 用氣高峰和低峰時，流量變化很大，要求總表有較寬的量程比。
② 用氣低峰流量很小，有時僅為幾臺居民灶具的用氣量，要求總表具有很低的起步流量。因此，既要兼顧上限流量，又要在小流量時不丟失氣量，為提高供氣區域總表的量程比，選用了渦輪流量計。

2、應用中存在問題和對策

應用中存在的問題有：
（1）斷電造成氣量丟失。
（2）渦輪流量計要求被測介質清潔。人工煤氣如凈化不好，存有煤焦油和萘等，會嚴重影響計量的精度。致使此表在冬季只運行半個月就出現故障而不記數，拆開以后，發現軸承、彈簧圈嚴重腐蝕。

解決問題的對策：
（1）對人員加強計量知識的培訓，對每天的數據進行運行分析。
（2）合理地制定保養計劃：根據腐蝕情況而定，冬季半個月，其他季節可稍長一些（1~2個月）。另外，傳感器在工作中，葉輪的速度很高，即使在潤滑良好時，仍有磨損產生，在使用一段時間后，應換軸承并重新標定。
（3）鋰電池一般可連續使用一年，但要保證計量表穩定運行，不能等到電池沒電再換。
（4）加裝油過濾器。當氣體進入罐體后經擋板進入凈化用油中，人工煤氣中的煤焦油、灰塵、萘、硫化物等雜質溶于油中，從油中返上的氣體經不銹鋼過濾器后進入流量計。加裝油過濾器后計量表不但運行穩定，而且保持精度。1997年在裝有渦輪流量計的600余戶的調壓站，安裝一臺油過濾器、2臺德萊塞表，經過近5個月的對比實驗，效果良好，儀表運行穩定，沒有發生過任何故障。總誤差在1%內，能夠滿足調壓站的要求。
