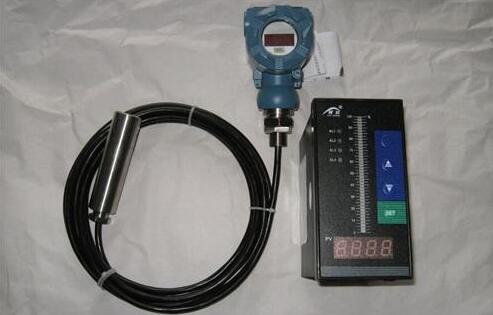

投入式液位變送器

詳細說明

工作原理
    用靜壓測量原理：當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：Ρ = ρ .g.H + Po式中：
P ：變送器迎液面所受壓力ρ：被測液體密度
g ：當?shù)刂亓铀俣?br>Po ：液面上大氣壓
H ：變送器投入液體的深度
同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓 Po 與傳感器的負壓腔相連，以抵消傳感器背面的 Po ，使傳感器測得壓力為：ρ .g.H ，顯然 , 通過測取壓力 P ，可以得到液位深度.

特點
穩定性好，準確度高

結構簡單：無任何可動或彈性元件，因此呆靠性高，維護量極少。
安裝方便：內裝式結構尤其顯示出這一特點，無需任何工具。
調整方便：零位、量程兩個電位器可在液位檢測有效范圍內任意進行零點遷移或量程的改變，兩個調整互不影響。
用途廣泛；適用于高溫高壓、強腐蝕等介質的液位測量。  投入式液位變送器直接投入到被測介質中，安裝使用相當方便。
固態結構，無可動部件，高可靠性，使用壽命長從水、油到粘度較大的糊狀都可以進行高準確度測量，不受被測介質起泡、沉積、電氣特性的影響寬范圍的溫度補償。投入式液位變送器具有電源反相極性保護及過載限流保護。

主要技術指標
測量范圍：0.3～110m
準確度：0.5級
輸出信號：二線制4～20mADC
電源電壓：標準24VDC（12～36VDC）
不靈敏區：≤±1.0%FS
負載能力：0-600Ω
相對溫度：≤85%
承壓范圍：負壓、常壓、高壓(32MPa以下)
工作溫度：-50～240℃
環境溫度：-20～75℃
適用介質：酸、堿、鹽或?qū)鬯姆蚁o腐蝕的任意介質
輸出信號：4-20mA、二線制
供電電源：負載電阻 0-750Ω DC24V
固定方式：螺紋安裝M20×1.5、M27×2 法蘭安裝DN15、DN25、DN50、DN80。
現場顯示：模擬顯示0-100%、數字顯示、現場深度

選型表

使用與安裝的注意事項：
1.液位變送器運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房內。
2.使用中發現異常，應關掉電源，停止使用，進行檢查
3.接供電電源時應嚴格按照接線說明進行連接。

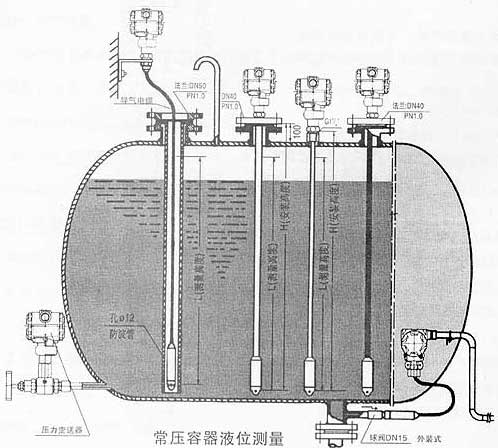

4.液位計應安裝在靜止的深井、水池中時，通常把內徑Φ45mm左右的鋼管(不同高度打若干小孔，以便水通暢進入管內)固定于水中，然后將投入式液位變送器放入鋼管中即可使用。變送器的安裝方向?yàn)榇怪保度胧桨惭b位置應遠離液體出入口及攪拌器。在有較大振動的使用場合，可在變送器上纏繞鋼絲，利用鋼絲減震，以免拉斷電纜線。測量流動或有攪拌的液體的液位時，通常把內徑Φ45mm左右的鋼管(在液體流向的反面不同高度打若干小孔。

5.防干擾問題解決方法：
    避免液體下流時壓力直接沖擊探頭，或者用其他的物體擋住液體下流時候那瞬間直接沖擊的壓力就可以了;
把進水口裝成淋浴式的，把一股大水流切斷成小水流噴灑下來，效果還不錯;把進水管口彎一下，使進水口略微往上翹一點，水在出來時會首先往空中拋然后再落下，減少了直接沖擊(將動能轉換成勢能)。
