旋進旋渦流量計鍋爐送風測量中的應用

    旋進旋渦流量計作為一種速度式流量計,可用于測量天然氣、液化氣和空氣等多種氣體介質的流量, 在工業生產的流量測量應用非常廣泛。具有壓力損失小、工作可靠、測量范圍寬、無運動部件、準確度高及安裝和維護方便等優點,在許多大型重要的生產場所都有應用。

測量系統構成及原理
    旋渦流量測量系統由傳感器、轉換器及顯示/記錄儀等組成其中,傳感器主要包括旋渦發生體和旋渦檢測器,用于把待測送風流量轉換成相應的頻率信號;轉換器將變送器輸出的頻率信號進行放大和整形等處理,較后輸出4～20mADC標準信號;顯示/記錄儀接收轉換器的輸出信號,顯示/記錄待測送風流量的大小。

    旋進旋渦流量計又名為旋渦流量計,其工作原理是利用有規律的旋渦剝離現象來測量流體流量的。具體的就是通過在管道中垂直于流體流動方向插入一根非流線形的阻流體(也叫旋渦發生體)，在流體的雷諾數到達規定的數值時，流體便會在阻流體兩側交替地分離并釋放出兩列規則的交錯排列的旋渦，在一定的流速范圍內，旋渦的分離頻率正比于流量。

旋進旋渦流量計在鍋爐送風流量測量中的應用
　
    送風流量是電站鍋爐非常重要的熱工參數之一,其大小不僅可反映送風機的工作狀態,同時也是組建燃燒自動控制系統必不可少的變量。送風管道的橫截面多為矩形,且情況比較復雜,流量的測量存在一定的難度。本文采用旋進旋渦流量計對送風流量進行測量,收到了比較好的效果。
　

　
應用問題分析
    對旋進旋渦流量計工作原理分析可知,在實際使用與維修中,旋進旋渦流量計有非常嚴格的技術要求,如果儀表及配套設備選型、安裝條件、安裝方法、工作環境以及使用與維護等方面不能滿足相關要求,就會引起測量誤差增大或示值不穩,甚至不能正常測量?，F將實際應用中的有關問題總結如下。
　

選型問題
    1)旋進旋渦流量計的可測下限流量除受檢測元件靈敏度影響外,主要與下限雷諾數有關,而雷諾數又與流場的幾何特征尺寸、流體的密度、黏度及流動速度等因素有關。如果在下限雷諾數以下工作,則斯特勞哈爾數就不再是常數,旋進旋渦流量計也就進入非線性工作區,這將增大測量誤差。
    2)被測流體的常用流量應處在儀表測量范圍的1/2～2/3之間,以減小測量誤差。如果儀表量程選擇過大,則可能會造成流量計無瞬時流量顯示。此時,一是可以調低流量計下限截止頻率,這樣做雖然可以使流量計正常工作,但會造成測量精度降低;二是更換小規格的旋進旋渦流量計。
　

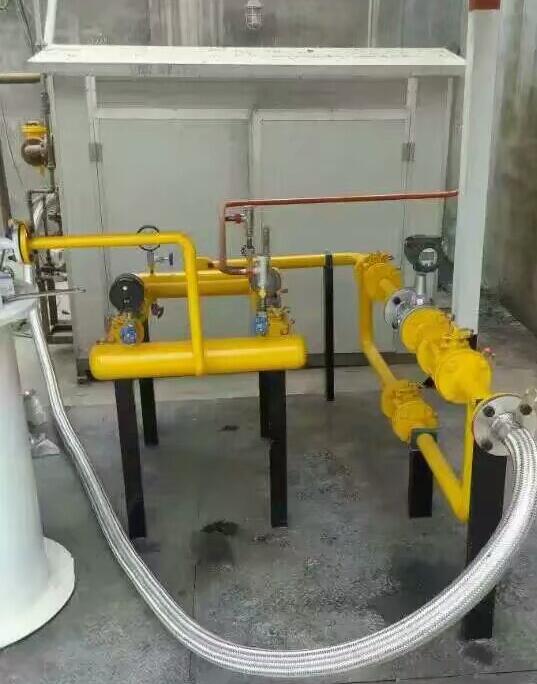

安裝問題
    在選擇安裝場所時,應盡量避開強電設備、高頻設備、強開關電源、高溫熱源、輻射熱源、高濕環境及強腐蝕氣氛等,并應盡量避免碰撞沖擊和機械振動,尤其是在水平面上與管道軸線垂直方向上的振動。鍋爐送風管道的機械振動比較大,這是使用旋進旋渦流量計遇到的較大問題。旋進旋渦流量計在管道振動慣性力的作用下,會產生振蕩干擾,當被測介質流速較大時,就會使波形失真,干擾脈沖輸出數量,進而影響測量精度。實際中,可考慮采用安裝管道架、加裝減振裝置或加強濾波等措施,當然也可選擇抗振型旋進旋渦流量計,它可在一定程度上減小振動對流量測量精度的影響。

使用與維護
    1)目前所使用的旋進旋渦流量計多為智能型儀表,儀表安裝好后,為保證流量測量精度,用戶必須根據自己的實際需要準確設置有關參數,主要包括:流體類型選擇、流體較小密度設定、儀表系數(根據實際管徑、常用流速及管道粗糙度等確定)的設定、標準工作溫度和壓力設定、截止頻率設定、量程設定及輸出參數(4～20mA或脈沖)選擇等。智能型旋進旋渦流量計都具有流量校正和自診斷功能,它可根據不同工況自動進行相關參數的校正和誤差分段修正,這可在一定程度上提高流量測量的準確度。
    2)應對儀表進行定期校準,以保證儀表長期工作的準確性。
    3)如果流量計測量管堵塞或檢測元件被臟污介質粘附,應及時進行清洗,以免影響測量精度。
