蒸汽流量計

詳細說明

概述：
    YH1802WJZQ蒸汽流量計是根據卡門理論，利用了流體的自然振動原理，以壓電晶體為檢測部件而制成的一種速度式流量儀表。公司開發的智能蒸汽流量計，為溫壓補償一體化設計，自動溫度壓力補償，如果管道內蒸汽的溫度、壓力不是恒定值，溫壓補償型會實現對溫度、壓力、蒸汽密度實施換算得出精準的流量數據。使儀表參數能長期穩定，可靠性高,可在-20℃～+350℃的工作溫度范圍內工作。每種型式還制成了一體式和分體式結構，以適應不同的現場安裝環境，是一種比較先進、理想的蒸汽測量流量儀表。

產品特點：
1.內置式壓力、溫度、流量傳感器，安全性能高,結構緊湊，外形美觀。
2.就地顯示溫度、壓力、瞬時流量和累積流量。
3.無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。
4.穩壓補償一體化設計。
5.同時顯示溫度、壓力、流量值與累計流量值，不必輪流切換。
6.不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。
7.壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。
8.采用一體式結構或分體式信號轉換器，電纜長達百米。
9.量程比寬達20:1。
10.具有準確度高、抗振動、抗干擾、維護方便的特點，適合于各種使用蒸汽、氣體工況下的流量計量。
11.采用微功耗技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。
12.現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。

主要技術指標：

結構分類：

流量范圍：

選型表：

蒸汽流量計安裝注意事項：
  傳感器應安裝在水平、垂直、傾斜(液體流向自下而上)的與其通徑相同的管道上。傳感器的上游 和下游應配置一定長度的直管段，其長度應符合前直管段10D，后直管段10D的要求。
  直管段的內徑盡可能與傳感器通徑一致，若不能一致，應采用比傳感器通徑略大的管道，誤差 要≤3%，并不超過5mm。
  傳感器可安裝在室內，也可安裝在室外。環境條件要符合要求。
  傳感器應安裝在水平、垂直或傾斜（流體的流向自下而上）的與其公稱通徑相應的管道上。
  傳感器應避免安裝在有機械振動的管道上。當振動不可避免時，應考慮在距傳感器前后約2DN處的直管段上加固定支撐架。
  傳感器應避免安裝在有較強電磁場干擾、有熱輻射、有腐蝕性氣體、空間小和維修不方便的場所。
  流量計的上、下游應配置一定長度的直管段，直管段的內壁應清潔、光滑，無明顯凸凹、積垢和起皮等現象。
  直管段內徑盡可能與傳感器通徑一致，若不能一致，應采用比傳感器通徑略大的管徑，誤差要≤3%并不超過5mm。

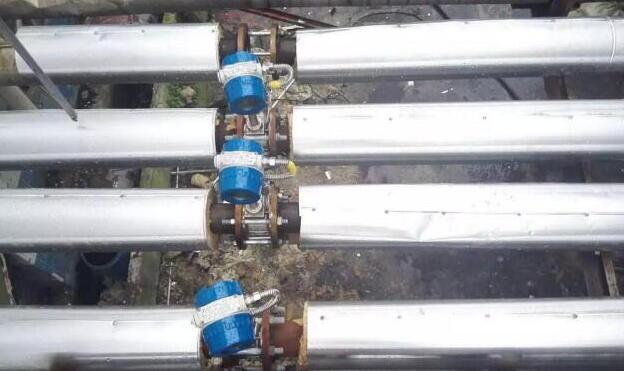

蒸汽流量計（一體式安裝現場）

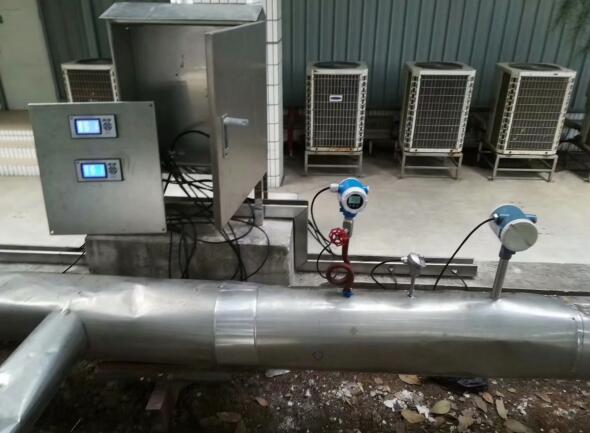

蒸汽流量計（分體式安裝現場）

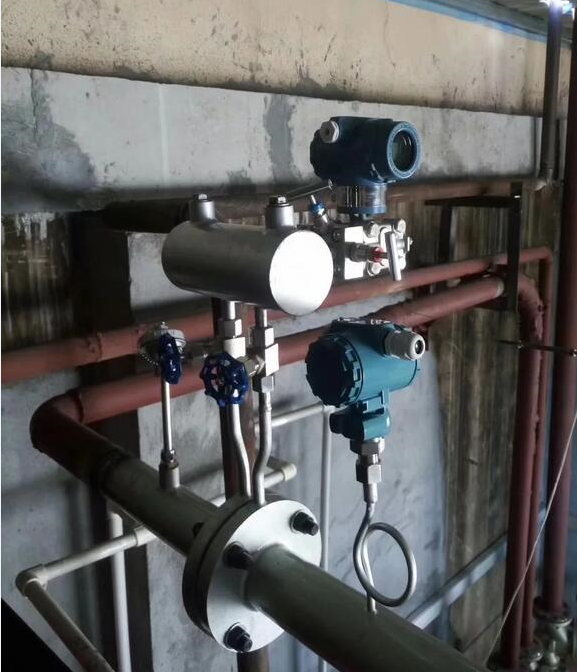

 蒸汽流量計（差壓式安裝現場）

訂貨須知：
  貴用戶您在定購流量儀表時要注意根據所測介質流體的（公稱口徑、流量范圍、工作壓力、工作溫度、流體介質種類和環境條件）選擇合適的規格。需要配套相應顯示儀表、遠傳線纜時，請參閱相應的說明書或來電和技術溝通。選用合適您的參數規格型號，或由我公司技術人員根據您提供的資料替您設計選擇合適您工況的產品。

售后服務：
  1、我公司所售產品在一年之內出現質量問題的（非人為），負責免費維修。
  2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或調換。
  3、質保期內如用戶使用不當，造成的產品損壞，我公司將全力負責維修，只收取損壞部件成本費。
  4、如用戶需我公司現場服務，我公司以短時間到達用戶現場。
  5、本公司所售的產品，享受維護服務。
