耐酸堿流量計合理選擇傳感器襯里和電極材料，即具有良好的耐腐蝕和耐磨損性；

詳細說明

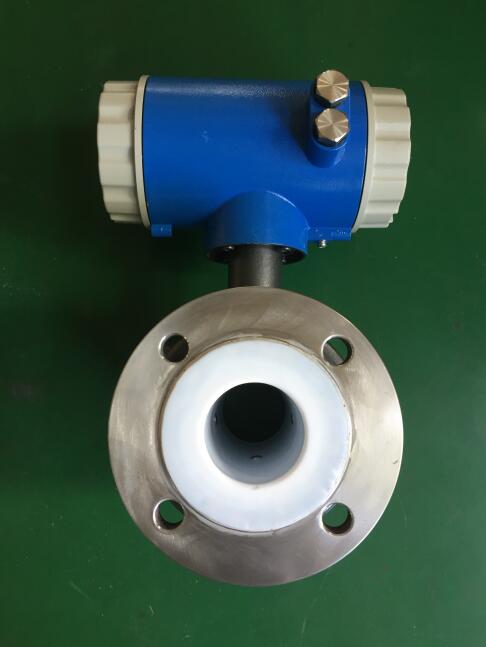

型號：YH1801DCSJ 耐酸堿流量計詳細介紹

防腐蝕耐酸堿類介質包括(酸酸液酸料酸水醋酸硫酸鹽酸磷酸耐酸稀硫酸氫佛酸碳酸硝酸氧化酸乙酸氟硅酸硫酸銅廢硝酸尿酸菜油酸亞硫酸硝化酸乳酸弱酸堿堿液堿料堿水濃堿燒堿液堿丙酮氫硫化鈉電解液氫氧化鈉防凍液苯酚福爾馬林溶液農藥鹽溶液)等

工作原理

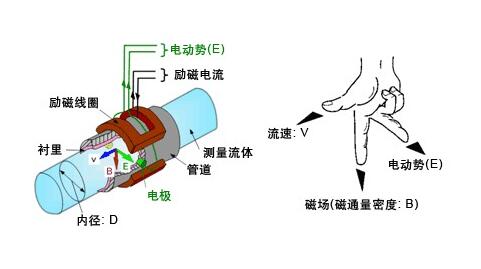

YH1801DCSJ耐酸堿流量計根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例，其值為：

    E=KBVD
    式中：
    E－感應電勢；
    K－與磁場分布及軸向長度有關的系數；
    B－磁感應強度；
    V－導電液體平均流速；
    D－電極間距；（測量管內直徑）

傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波用一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4～20mA輸出，報警輸出及頻率輸出，并設有RS－485等通訊接口，并支持HART和MODBUS協議。

概述

YH1801DCSJ耐酸堿流量計由傳感器和轉換器兩部分構成，可根據現場工況做成一體式，分體式或插入式等。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。

產品特點
1.儀表結構簡單、可靠，無可動部件，工作壽命長。
2.無截流阻流部件，不存在壓力損失和流體堵塞現象。
3.高清晰度寬溫型OLED顯示。全數字量處理，抗干擾能力強，測量可靠。
4.測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；
5.測量管內無阻礙流動部件，無壓損，直管段要求較低。對液體測量有適應性；
6.合理選擇傳感器襯里和電極材料，即具有良好的耐腐蝕和耐磨損性；
7.轉換器采用勵磁方式，功耗低、零點穩定、準確度高。流量范圍度可達150：1；
8.轉換器可與傳感器組成一體型或分離型；
9.轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠；
10.無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節程控系統。
11.測量準確度不受被測介質的種類及其溫度、粘度、壓力等物理量參數的影響。
12.傳感器與表頭連接處設計的密封件，可防止外界濕氣從連接處進入表頭和傳感器。
13.勵磁線及電極線均采用好的單芯屏蔽線，可降低干擾，提高信號的潔凈度，從而提高測量準確度。
14.具有雙向流量測量，雙向總量累計功能，內部具有三個積算器可分別顯示正向累積值，反向累積值及差值積算量。
15.超低EMI開關電源，適用電源電壓變化范圍大，效率高，溫升小，EMC性能好。
16.中英文菜單操作，使用方便，操作簡單，易學易懂。

技術參數

公稱通徑： DN10-DN3000
介質電導率:≥5uS／cm
準確度: 0.5 級、1.0 級 ( 隨口徑區分 )
流速范圍 :0.5-10m/s 推薦1-5m/s
環境溫度 :傳感器：(-40～+80)℃,轉換器：(-l5～+50)℃
介質溫度 :≤100℃
襯里材料 :聚四氟乙烯、聚氯丁橡膠、聚氨脂、聚全氟乙丙烯 (F46) PFA
電極材料 :316L、哈氏合金 C、哈氏合金 B、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢
壓力等級: DN10-DN400：1.6MPa DN450-DN600:1.0MPa ≥DN700:0.6Mpa特殊規格訂貨時請注明
殼體材質 :碳鋼不銹鋼
安裝形式 :一體式；分體式
通訊: RS485（Modbus協議）、HART
輸出信號: 全隔離(4-20mA電流、脈沖、上下限報警)
負載電阻 :4-20mA是0-750Ω
消耗功率 :≤15W
電源 :220V AC 50HZ、24V DC
顯示器顯示: 瞬時流量、累計流量、流速、百分比、空管比、正.反向累積、報警顯示

要求直管段長度：上游≥10DN，下游≥5DN

防護等級: IP65 IP68（需特殊定制）

襯里的選擇：

襯里材料	主要性能	適用范圍
氯丁橡膠 Neoprene	耐磨性好，有極好的彈性，高扯斷力耐一般低濃度酸堿鹽介質的腐蝕，不耐氧化性介質的腐蝕。	<80°C，一般水，污水，泥漿，礦漿
聚氨酯橡膠 Polyurethane	有極好的耐磨性能，耐酸堿性能略差。	<60°C，中性、強磨損的礦漿，煤漿、泥漿。
聚四氟乙烯 PTFE	化學性能穩定的一種材料，能耐沸騰的鹽酸、硫酸、硝酸和王水，濃堿和各種有機溶劑，不耐三氟化氯、高溫氧。	<180°C，濃酸、堿等強腐蝕性介質，衛生類介質。
F46	化學穩定性、電絕緣性、潤滑性、不粘性和不燃性與PTFE相仿，但F46材料強度、耐老化性、耐溫性能和低溫柔韌性優于PTFE。與金屬粘接性能好，耐磨性好于PTFE，具有較好的抗撕裂性能。	<180°C，鹽酸、硫酸、王水和強氧化劑等，衛生類介質

電極材料的選擇：

材質	耐腐蝕性能
316L	對于硝酸、室溫下<5%的硫酸，沸騰的磷酸、堿溶液；在一定壓力下的亞硫酸、海水、醋酸等介質有較強的耐腐蝕性。
哈氏合金HB	耐沸點下一切濃度的鹽酸、硫酸、酸有機酸等非氧化性酸、堿、非氯化性鹽酸。
哈氏合金HC	耐氧化性酸如：硝酸、混酸或鉻酸與硫酸的混合物及氧化性鹽類、海水
鈦	能耐海水、各種氯化物和次氯酸鹽、氧化性酸（包括發煙硝酸）、有機酸、堿等的腐蝕，不耐較純的還原性酸（硫酸、鹽酸）的腐蝕，但如酸中含有氧化劑（如硝酸和含有Fe、Cu離子的介質）時則腐蝕大為降低。
鉭	具有優良的耐腐蝕性和玻璃很相似，除了酸、濃硫酸外，幾乎能耐一切化學介質（包括沸點的鹽酸、硝酸和175°C以下的硫酸）的腐蝕，在堿中不耐腐蝕。

安裝方式：
1、流量計應安裝在水平管道較低處和垂直向上處，避免安裝在管道的高點和垂直向下處；
2、流量計應安裝在管道上升處；
3、在開口排放管道安裝，應安裝在管道的較低處；
4、若管道落差超過5m時，在傳感器的下游安裝排氣閥；
5、流量計應在傳感器的下游安裝控制閥和切斷閥，而不應安裝在傳感器上游；
6、傳感器不能安裝在泵的進出口處，應安裝在泵的出口處；
7、在測量井內安裝電磁流量計的方式；
8、測量管道內必須完全充滿液體；
9、流量計前方少要有10＊D（D為流量計內徑）長度的直管段，后方少要有5＊D（D為流量計內徑）長度的直管段；
10、流體的流動方向和流量計的箭頭方向一致；

售后服務：
1、我公司所售產品在一年之內出現質量問題的（非人為），負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或調換。
3、質保期內如用戶使用不當，造成的產品損壞，我公司將全力負責維修，只收取損壞部件成本費。
4、如用戶需我公司現場服務，我公司以短時間到達用戶現場。
5、本公司所售的產品，享受維護服務。
