糖漿流量計

精品推薦
糖漿流量計測量精度高、流量范圍寬、重復性好

詳細說明

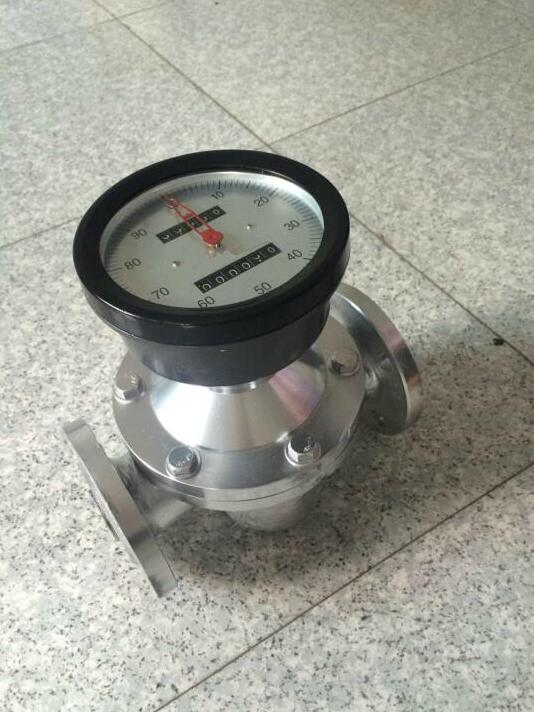

型號：YH1801TCTJ 糖漿流量計詳細介紹

YH1801TCTJ糖漿流量計是一種容積型測量儀表，主要由計量殼體、齒輪轉子和傳動部件組成。在流量儀表中是精密度較高的一種，它主要的工作就是把液體物質通過自己的機械測量元件切割成一個單位的體積液體，而且是可以多次重復的高質量工作的。液體推動一對齒輪轉動；每個腔體的容積是固定體積；齒輪轉速引出，傳感器發出同步脈沖計數，橢圓齒輪的轉動通過磁性密封聯軸器及傳動減速機構傳遞給計數器直接指示出流經流量計的總量。

糖漿流量計具有量程范圍大、優異的準確度、壓力損失小、粘度適應性強、能測量高溫高粘液體、標定方便、安裝簡易等優點。適用于食品、醫藥衛生、科研工業中流量的計量。流量計可現場指示累積流量、瞬時流量，單次流量等，亦可輸出脈沖信號、4-20mA或1-5V模擬信號。

測量原理

在儀表測量室進出兩端液體壓差的在作用下，一對橢圓齒輪在軸承上不停地轉動并排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體的總值。設橢圓齒輪旋轉一周排出的體積量Q，單位時間橢圓齒輪旋轉次數為N，則在該時間內流過的液體體積量為NQ。

特點
測量精度高、流量范圍寬、重復性好
螺旋轉子轉動均勻、震動小、壽命長
對被測液體的粘度變化不敏感，尤其適合于粘度較高液體的測量
結構簡單、外形尺寸小、重量輕
安裝容易，表前不需安裝直管段
具備4-20mA輸出功能
壓力損失小，葉輪具有防腐功能；

技術參數：
★連接方式: 法蘭連接:DN10～DN200
★安裝方式: 水平、垂直
★口徑系列: DN10，15，20，25，40，50，65，80，100，150,200
★壓力損失: ≤0.01MPa
★精度等級: 普通型0.5級，高精度0.2級
★介質壓力: 普通型1.6MPa,高壓型3.2MPa
★粘度范圍: 普通型:0.6～200mpa.s,高粘度200～1000mpa.s
★介質溫度: 普通型＜100℃，高壓型＜250℃
★表體材質: 鑄鐵、鑄鋼、不銹鋼（304）、不銹鋼（316L)
★轉動部件: 鋁合金、不銹鋼等

流量范圍 m3h
型號精度等級	鑄鐵		鑄鋼		不銹鋼
公稱口徑（DNmm	0.5	0.2	0.5	0.2	0.5	0.2
10	0.04～0.4	0.1～0.4	0.04～0.4	0.1～0.4	0.1～0.5	0.1～0.5
15	0.25～1.5	0.3～1.5	0.25～1.5	0.3～1.5	0.3～1.5	0.3～1.5
20	0.5～3	0.6～3	0.5～3	0.6～3	0.6～3	0.6～3
25	1～6	1.2～6	1～6	1.2～6	1.2～6	1.2～6
40	2.5～15	3～15	2.5～15	3～15	3～15	3～15
50	4～24	4.8～24	4～24	4.8～24	4.8～24	4.8～24
65	5～40	8～40	5～40	8～40	8～40	8～40
80	10～60	12～60	10～60	12～60	12～60	12～60
100	16～100	20～100	16～100	20～100	20～100	20～100
150	32～190	38～190	32～190	38～190	38～190	38～190
200	34～340	68～340	34～340	68～340	68～340	68～340

選型


型號	YH1801TCTJ
口徑選擇	-□□						通徑大小
材料選擇		-A					鑄鐵
		-E					鑄鋼
		-B					不銹鋼
輸出信號			-2				無信號輸出
			-3				脈沖 DV24V供電
			-4				4～20mA DV24V供電
復零功能				-N			無復零功能
				-F			復零功能
過濾器					-N		無過濾器
					-G		含過濾器
流量選擇						（□～□）	流量范圍

安裝注意事項
1.安裝前，表面管道應仔細清除雜物。
2.在安裝流量計時，應防止雜物跌入管道。
3.流量計盡可能安裝成水平位置。
4.前需裝過濾器，防止變送器因雜物而扎住而阻塞管道，過濾器應定期清洗。
5. 應安裝泵的輸出端，否則也會造成儀表誤差增大。
6. 在使用時，應使表內充滿液體。被測液體內不應混有氣體，否則應安裝氣體分離器。
