YH1801WJ渦街流量計采用壓電應力式傳感器,可靠性高，可在-20℃～+250℃的工作溫度范圍內工作。

詳細說明

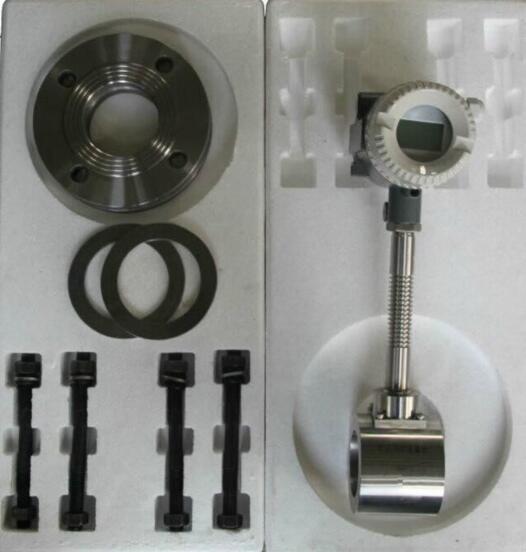

型號：YH-LUGB-10/15/20/25/32/40/50/65/80/100/125/150/200/250/300 渦街流量計詳細介紹

YH-LUGB-10/15/20/25/32/40/50/65/80/100/125/150/200/250/300渦街流量計是根據卡門（Karman）渦街原理研究生產的，主要用于工業管道介質流體的流量測量，如氣體、液體、蒸汽等多種介質。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高，可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的測量?jī)x器。

產品特點：

可在很寬的流量范圍內準確測量氣體的流量而不受流體物理性質的影響。
不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫，高壓，
無可動部件、無孔洞縫隙設計，產品無磨損、耐臟污，無須機械維修，使用壽命長
采用微功耗技術,電池供電的現場顯示型流量計,可不斷電運行兩年以上;
溫壓補償一體化設計;

表體中同時集成溫壓補償補償功能，可測量流體的標準體積流量或標準質量流量
全智能化、數字化電路設計，可自動補償被測流體密度或標況體積計算
全新的數字濾波和修正功能使流量測量更加準確可靠
可電池供電型無需外接電源
全新點陣漢字液晶顯示，使用操作更方便
結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠
安裝簡單，維護十分方便
檢測傳感器不直接接觸被測介質，性能穩定，壽命長
輸出是與流量成正比的脈沖信號，無零點漂移，精度高
測量范圍寬，量程比可達1：10
同時顯示流量值與累計流量值,不必輪流切換。
采用抗振動探頭，有效消除外界振動影響。
電路采用表面貼裝工藝，結構緊湊，可靠性高。
采用分體式信號轉換器，電纜最長10米。
表體采用不銹鋼材質，可適用于腐蝕性介質的測量；
現場液晶顯示，脈沖、4～20mA輸出或485通迅，可與工業自動化系統連接；

技術參數：
測量介質：氣體

連接方式：法蘭卡裝式、法蘭式、插入式
介質粘度：小于10cp
介質溫度：-50℃——+400℃
本體材料：1Cr18Ni9Ti(其他材料協議供貨)
傳感器密封：石墨墊片（特殊根據要求）
環境溫度：-30℃—+80℃（特殊根據要求）
公稱直徑：管道式：DN15—DN300；插入式：DN200-2000mm
測量精度：±1.5%
量程比：10:1
壓力等級：PN25，PN40（高壓可特殊制造）
連接方式：夾持式DN15—DN300法蘭式DN15--DN300插入式DN200-DN2000
防護等級：IP67
轉換器殼體：壓鑄鋁,上漆
供電電壓：12—36VDC或3.6V電池
輸出信號:兩線制4--20mA電流輸出
現場顯示：可編程設定顯示瞬時流量、累積流量
通訊方式：RS485通迅

流量范圍

公稱通徑DN (mm)	流量范圍(m³/h)
公稱通徑DN (mm)	液體	氣體	蒸汽
10	0.1～1	1～10	1～10
15	0.6～3	4～28	4～28
20	0.8～6	6～40	6～40
25	1.2～16	10～60	10～60
32	2～20	13~130	13~130
40	2.6～40	25~180	20～200
50	3～60	50~500	50~500
65	7.5～70	50～400	54～540
80	12～130	80~800	80~800
100	15～220	150~1500	150~1500
125	25～250	320~3200	320~3200
150	30～450	560~6000	560~6000
200	45～800	890~9000	890~9000
250	65～1250	960～5000	930～8000
300	95～2000	1360~14000	1360~14000

渦街流量計選型表：

型號	通徑	流量范圍m3/h
YH-LUGB-25	DN25	10~60				DN300以上推薦使用插入式流量計
YH-LUGB-32	DN32	13~130
YH-LUGB-40	DN40	25~180
YH-LUGB-50	DN50	35~350
YH-LUGB-65	DN65	50~500
YH-LUGB-80	DN80	80~800
YH-LUGB-100	DN100	120~1200
YH-LUGB-125	DN125	150~1500
YH-LUGB-150	DN150	320~3200
YH-LUGB-200	DN200	560~6000
YH-LUGB-250	DN250	890~9000
YH-LUGB-300	DN300	1360~14000
	代號	功能1
	N	無溫壓補償
	Y	自帶溫壓補償一體式
		代號	輸出型號
		F1	脈沖信號
		F2	4-20mA輸出（二線制）
		F3	RS485通訊接口
			代號	被測介質
			J3	氣體（注明氣體名稱）
				代號	連接方式
				L1	法蘭卡裝式
				L2	法蘭連接式
					代號		功能2
					E1		1.5級
					E2		2.5級
					P1		1.6MPa
					P2		2.5MPa
					P3		4.0MPa
					D1		內部3.6V供電
					D2		DC24V供電
					B1		不銹鋼
					B2		碳鋼

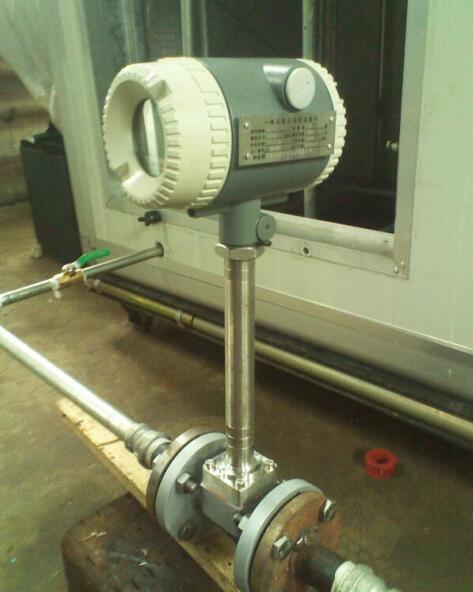

渦街流量計安裝要求：
1、合理選擇安裝場所和環境。
渦街流量計避開強電力設備，高頻設備，強電源開關設備；避開高溫?zé)嵩春洼椛湓吹挠绊懀荛_強烈震動場所和強腐蝕環境等，同時要考慮安裝維修方便。

2、上下游必須有足夠的直管段。
若傳感器安裝點的上游在同一平面上有二個90°彎頭，則：上游直管段≥25D，下游直管段≥5D 。
若傳感器安裝點的上游在不同平面上有二個90°彎頭，則：上游直管段≥40D，下游直管段≥5D 。
調節閥應安裝在傳感器的下游5D以外處，若必須安裝在傳感器的上游，傳感器上游直管段應不小于50D，下游應有不小于5D。

3、安裝點上下游的配管應與傳感器同心，同軸偏差應不小于0.5DN。

4、管道采取減振動措施。
渦街流量計盡量避免安裝在振動較強的管道上，特別是橫向振動。若不得已要安裝時，必須采取減振措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊。

5．在水平管道上安裝是流量傳感器常用的安裝方式。
測量氣體流量時，若被測氣體中含有少量的液體，傳感器應安裝在管線的較高處。

6．傳感器在垂直管道的安裝。
測量氣體流量時，傳感器可以安裝在垂直管道上，流向不限。若被測氣體中含有少量的液體，氣體流向應由下向上。

7、傳感器在水平管道的側裝。
無論測量何種流體，渦街流量計可以在水平管道上側裝，特別是測量過熱蒸汽，飽和蒸汽和低溫液體，若條件允許采用側裝，這樣流體的溫度對放大器的影響較小。

8．傳感器在水平管道的倒裝。
一般情況下不推薦用此安裝方法。此安裝方法不適用于測量一般氣體、過熱蒸汽。可用于測量飽和蒸汽，適用于測量高溫液體或需經常清洗管道的情況。

9．傳感器在有保溫層管道上的安裝。
渦街流量計測量高溫蒸汽時，保溫層多不能超過支架高度的三分之一。

10．測壓點和測溫點的選擇。
根據測量的需要，需在傳感器附近測量壓力和溫度時，測壓點應在傳感器下游的3-5D處，測溫點應在傳感器下游的6-8D處。
