超聲波流量計

精品推薦
YH1801CSB超聲波流量計采用TI的MSP430FG4618低功耗單片機，新開發的一種通用型高性能、低價格、高可靠性，功能強大的超聲波流量計。

詳細說明

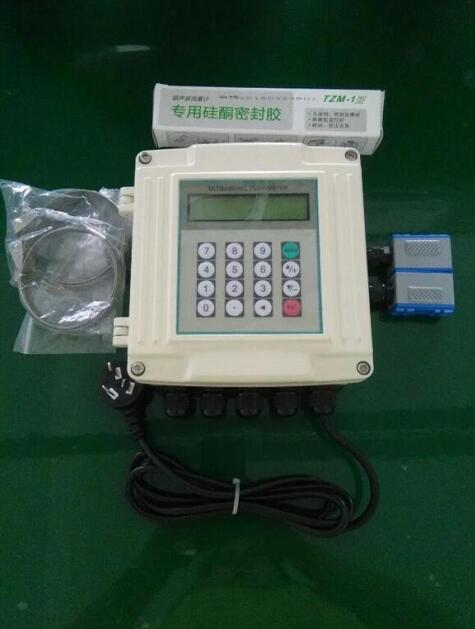

型號：YH1801CSB 超聲波流量計詳細介紹

YH1801CSB超聲波流量計/熱量表是在第11版超聲波流量計的基礎上，采用TI的MSP430FG4618低功耗單片機，新開發的一種通用型高性能、低價格、高可靠性，功能強大的超聲波流量計。選用了半導體元器件廠商生產的集成電路及微處理器等。硬件設計簡單、軟件功能強大和界面友好。采用低電壓多脈沖平衡發射接收的技術，使其更能適應工業環境中的變頻干擾，達到穩定、正確的工作。

產品特點：

1．測量線性度優于0.5％，重復性精度優于0.2%，高達40皮秒的時差測量分辨率，使測量準確度達到±1%。

2．每個測量周期中128次數據采集輔助以新研發的流量計時差分析軟件，顯示數據更穩定、準確、線形度更好。

3．隔離型RS485雙接口，流量計與二次表之間可通過RS485總線通訊，傳輸距離千米以上。

4．帶有三路準確度0.1%的模擬輸入接口，可連接溫度壓力等信號。

5． 1路4-20毫安模擬輸出可作為流量/熱量變送器。

6． 2路3線制PT100電阻信號輸入可作為熱量表。

7． 3路4-20毫安模擬輸入，可以作為數據采集器, 模擬輸入接口也可以作為數字輸入接口使用。

8．帶有雙路隔離型可編程OCT輸出，用于輸出累計脈沖、工作狀態等。

9．污水管道測量效果好，可以對絕大多數污水管道進行穩定可靠測量。

10．超聲波傳感器可以選擇外夾式，插入式，管段式，還可以支持任意角度安裝的水表傳感器，包括平行雙插入傳感器。

11．具有一個雙向串行外設通用接口，可以直接通過串聯的形式連接多個諸如4-20毫安模擬輸出板、頻率信號輸出板、熱敏打印機、數據記錄儀等外部設備。

12．流量計工作用參數可以固化到機內的FLASH存儲器中，不會發生參數丟失的問題。固化的工作參數可以選擇上電時自動調出。

13．硬件模塊化設計。有主板模塊、4-20毫安輸出模塊、脈沖輸出模塊、打印機模塊、并口鍵盤顯示模塊、串口鍵盤顯示模塊等組成，用戶可根據需要選擇。

14． MODBUS協議、MBUS協議、FUJI擴展協議、簡易水表協議等不同的軟件通信協議供用戶選用。推薦的協議是MODBUS-RTU或MODBUS-ASCII協議。

15．日累計可記錄前64天，月累積前32個月（2年），并且增加了年月日記錄內容。年月日累積數據都可以通過MODBUS協議讀出。

16． 16次上斷電時間流量計記錄。數據都可以通過MODBUS協議讀出。

17．定時打印、數據輸出功能，自動顯示下次打印輸出的時間，22項可編程定時打印內容。定時打印功能能夠實現數據的自動定時輸出或者是自動記錄。

18． OCT1累計脈沖輸出的脈沖寬度可以在6毫秒-1秒之間設定。出廠默認值是200毫秒。

19．帶有鍵盤顯示器并行接口，連接顯示組件可組成簡易流量計。

20．串口鍵盤顯示組件可直接連接在串口上，參數設置完成后即可帶電拔插。

21．具有依靠流體聲速判斷流體種類的功能，可以對流體類型做出識別。

22．具有一個可編程內置的定量控制器。可使用外部輸入信號或者是MODBUS指令啟動。

23．單一24V（使用DC 8～36V）直流電源工作。工作電流小于50毫安。

項目	性能、參數
主機	原理	時差型，采用低電壓多脈沖發射電路，雙平衡信號差分接收電路
	準確度	流量：優于±1% 熱量：優于±2%			重復性：0.2%	測量周期：500ms
	背光液晶可同時顯示瞬時流量及累積流量、瞬時熱量和累積熱量、流速、時間等數據
	信號輸出	電流輸出：4~20 mA 或0 ~20 mA, 阻抗0~1k，精度0.1%
		OCT輸出：正、負、凈流量或熱量累計脈沖信號或瞬時流量的頻率信號（1～9999HZ之間任選）
		繼電器：可輸出近20種源信號（如無信號，反向流等）
		聲音報警：蜂鳴器可根據設置發出報警聲音（如流量過大、過小）
	信號輸入	可輸入三路電流信號（如：溫度、壓力、液位等信號）
		可連接三線制PT-100鉑電阻，實現熱量測量
	自動記憶前64日、64月、前5年的流量或熱量數據
	自動記憶前64次來電和斷電時間及流量可進行人工或自動補量，減少用戶流量或熱量損失
	自動記憶前64日流量計的工作狀態是否正常
	數據接口 RS232, RS485
	可編程定量（批量）控制器。
電纜	定制雙絞線，一般情況下限于20米，特定場合單根可加長至500米，不推薦；選用RS485通訊，傳輸距離可達千米以上
管道情況	管材	鋼、不銹鋼、鑄鐵、PVC、銅、鋁、水泥管等一切質密的管道，允許有襯里。
	管內徑	15～6000mm
	直管段	傳感器安裝點滿足：上游10D，下游5D，距泵出口30D（D指管徑）
測量介質	種類	水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體。
	溫度	標準傳感器：溫度-30℃～90℃ 高溫傳感器：-30℃～160℃
	濁度	濁度≤10000 ppm, 且氣泡含量小。
	流速	0～±30m/s
	流向	正、反向雙向計量，并可以計量凈流量或熱量
工作環境	溫度	主機：-30℃～80℃
		流量傳感器：-40℃～160℃ 溫度傳感器：根據客戶需求選定
	濕度	主機：85%RH
		流量傳感器：可浸水工作，水深≤3 米
電源	AC220或DC8～36V或AC7～30V
功耗	小于1.5W		通信協議	MODBUS協議 MBUS協議 FUJI擴展協議簡易水表協議兼容其它廠家協議

外夾式超聲波流量計特點：

1.多功能性：操作條件改變時，不需要更換儀表

2.易安裝：不需要切割管道或中斷流量

3.維護費用低：外部傳感器不需要定期清洗

4.無可動部件，避免了堵塞和磨損

5.無壓降和能量損耗

基本技術參數：

外夾式傳感器共有五種型號可供選擇：

傳感器	小型傳感器	中型傳感器	大型傳感器	高溫小型	高溫中型
基本型號	YH1801CSB-TS-2	YH1801CSB-TM-1	YH1801CSB-TL-1	YH1801CSB-HTS-1	YH1801CSB-HTM-1
適用管徑	DN15-100mm	DN50-700mm	DN300-6000mm	DN15-100mm	DN50-700mm
液體溫度	-30-90℃	-30-90℃	-30-90℃	-30-160℃	-30-160℃

測量原理：

超聲波流量計超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速。零流量時，兩個傳感器發射和接收聲波所需的時間完全相同（可實際測量零流量的技術），液體流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間大于順流方向的聲波傳輸時間.

其中：

θ 為聲束與液體流動方向的夾角

M,為聲束在液體的直線傳播次數

D 為管道內徑

Tup 為聲束在正方向上的傳播時間

Tdown 為聲束在逆方向上的傳播時間

ΔT=Tup –Tdown

快速輸入：

常規測量時需要輸入下列參數：

1. 管道外徑

2. 管壁厚度

3. 管材

4. 襯材參數（如有的話，可包括襯里厚度和襯材聲速）

5. 液體類型

6. 傳感器類型（因為主機可支持多種不同傳感器）

7. 傳感器安裝方式

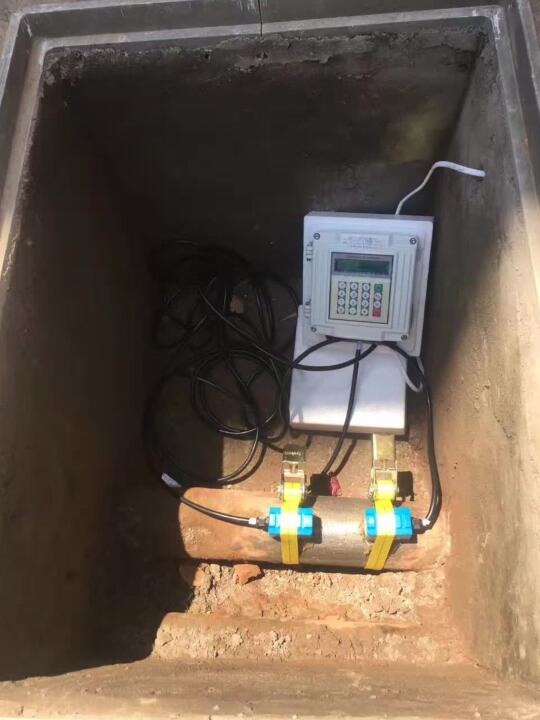

超聲波流量計安裝前首先應選擇管材致密部分進行傳感器安裝，然后將管外欲安裝傳感器的區域清理干凈，除掉銹跡油漆，如有防銹層也應去掉，用角磨機打光，再用干凈抹布蘸丙酮或酒精擦去油污和灰塵，然后在欲安裝傳感器的中心周圍管壁涂上足夠的超聲波耦合劑，后把傳感器緊貼在管壁上捆綁好。

千萬注意在貼好的傳感器和管壁之間不能有空氣泡及沙礫。外夾式傳感器的安裝方法
安裝前先應選擇管材致密部分進行傳感器安裝，然后將管外欲安裝傳感器的區域清理干凈，除掉銹跡油漆，如有防銹層也應去掉，用角磨機打光，再用干凈抹布蘸丙酮或酒精擦去油污和灰塵，然后在欲安裝傳感器的中心周圍管壁涂上足夠的超聲波耦合劑，后把傳感器緊貼在管壁上捆綁好，千萬注意在貼好的傳感器和管壁之間不能有空氣泡及沙礫。

安裝方式
外夾式傳感器的安裝方式有四種。分別是V法、Z法、N法和W法。
1.Ｖ法（常用的方法）
一般情況下，V法是比較標準的安裝方法，使用方便，測量準確，安裝時兩傳感器水平對齊，其中心線與管道軸線水平即可，可測管徑范圍為DN15mm-DN400mm。

2.Ｚ法（常用的方法）
當管道很粗或由于液體中存在懸浮物、管內壁結垢太厚或襯里太厚等原因，造成V法安裝信號弱，機器不能正常工作時，就需要選用Z法安裝。Z法的特點是超聲波在管道中直接傳輸，沒有反射（稱為單聲程），信號衰耗小。
Z法可測管徑范圍為100mm至6000mm。現場實際安裝時，建議200mm以上的管道都要選用Z法（這樣測得的信號最大）。

3.Ｎ法（不常用的方法）
N法的特點是通過延長超聲波傳輸距離來提高測量精度。使用N法安裝時，超聲波束在管道中反射兩次穿過流體三次（稱為三聲程），適于測量小管徑管道。
4.Ｗ法（極不常用的方法）
同N 法一樣，W 法也通過延長超聲波傳輸距離的辦法來提高小管徑測量準確度。W法適于測量50mm以下的小管。使用W法安裝時，超聲波束在管內反射三次，穿過流體四次（稱為四聲程）。
插入式傳感器
插入式傳感器是集外夾式傳感器與標準管段式傳感器二者特點于一身的產品，其特點為：
1. 插入式傳感器的超聲波發射晶體與被測量液體直接接觸，提高了測量準確度和機器的運行穩定性；
2. 解決了由于管道內壁結垢或腐蝕嚴重時，使用外夾式傳感器信號弱、測量不正常的難題；并且可以在水泥管、玻璃鋼等不可焊接或不能傳輸超聲波信號的管道上安裝；
3. 解決了由于外夾式傳感器長時間使用，造成耦合劑干燥而影響超聲波信號不能正常傳輸、不能正常工作等問題；
4. 現場安裝使用專業開孔工具，可以在帶壓不停水的情況下在被測管道上打孔安裝，使傳感器和被測介質直接接觸從而實現流量的測量，并保證了生產正常穩定的運行、無壓力損失等特點，日后維護也無需停水；
5. 相對電磁流量計，在大口徑管道上使用既經濟實用，又提高了測量的準確性、可靠性。
插入式傳感器共有兩種型號可供選擇：

名稱	TC-1 （標準插入）	TLC-2 （加長插入）
適用管徑	DN80mm以上	DN80mm以上
安裝空間	≥550mm	≥700mm
流體溫度	-40℃－160℃	-40℃－160℃
傳感器材質	304不銹鋼	304不銹鋼

安裝管道材質為碳鋼或不銹鋼時可直接焊接安裝，對于不可直接焊接的管道，如鑄鐵、玻璃鋼、PVC、水泥管等需配備廠家制作管箍方可安裝，

安裝工具

安裝插入式傳感器需要使用開孔定位工具4000W手電鉆扳手及改錐等工具。

安裝距離

插入式傳感器安裝間距以兩傳感器的中心沿管軸方向的距離為準（詳見示意圖），間距的計算方法是首先在菜單中輸入所需的參數以后，查看窗口25所顯示的數字，并按此數據安裝傳感器。

安裝方式

插入式傳感器安裝方式只有一種，即Z法，通常管徑在DN80mm以上都可使用。

注意事項：

1.　安裝時必須把欲安裝傳感器的管道區域清理干凈，使之露出金屬的原有光澤；

2.　超聲波信號電纜的屏蔽線可懸空不接，不要與正、負極（紅、黑線）短路；

3.　傳感器接好后必須用密封膠（耦合劑）注滿，以防進水；

4.　傳感器注滿密封膠蓋好蓋后，必須將傳感器屏蔽線攬進線孔擰好鎖緊，以防進水；

5.　捆綁傳感器時應將夾具（不銹鋼帶）固定在傳感器的中心部分，使之受力均勻，不易滑動；

6.　傳感器與管道的接觸部分四周要涂滿足夠的耦合劑，以防空氣、沙塵或銹跡進入，影響超聲波信號傳輸。

超聲波明渠流量計介紹：

　　YH1802CSB型超聲波明渠流量計可直接顯示瞬時流量與累積流量內置EEPROM數字存儲器，本流量計與各類巴歇爾槽配套使用可廣泛用于各類水質排放總量的計量或者監測，測量結果不受水質的影響，超聲波明渠流量計可以選配通訊接口，易于同其它DCS系統連接實現工業的遠程監測、控制。

超聲波明渠流量計特點:

1、穩定可靠

2、采用先進的超聲波液位測量技術，準確度可達0.5%，能夠抗各種干擾波。

3、故障率低，易安裝、易維護。本儀器是一種非接觸式流量儀表，不直接與被測量介質接觸，因此故障率低。

4、多種防護，儀表的防護等級IP65，所有的輸入、輸出線均具有防雷、防短路的保護功能。

超聲波明渠流量計技術指標

測量范圍：0.1L/S~10m3/s

累計流量：99999999m3

測距范圍：0~3m

測距準確度：0.5%

流量準確度：1%（視堰板類型而定）

盲區：0.3m~0.5m

測距分辨率：1mm

儀表顯示：自帶LCD顯示瞬時流量與累積流量

模擬輸出：4~20mA

數字輸出：RS485通訊

供電電壓：DC24V AC220V

環境溫度：-20~60℃

防護等級：IP65

測量范圍	0.1升/秒~10米3/秒
累計流量	99999999米3
測距范圍	0~3m
測距準確度	0.5%
流量準確度	1%（視堰板類型而定）
盲　　區	0.3m~0.5m
測距分辨率	1mm
壓　　力	4個大氣壓以下
儀表顯示	自帶LCD顯示瞬時流量喝累計流量
模擬輸出	4~20mA
數字輸出	RS485、Modbus協議或定制協議
供電電壓	DC24V/AC220V,防雷裝置內置
環境溫度	-20℃~+60℃
防護等級	IP65

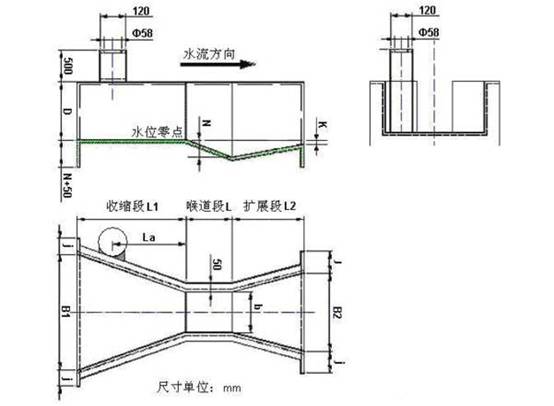

巴歇爾槽外形尺寸圖

外形尺寸：

序號	流量范圍（噸/小時）		適用渠道mm	水位范圍（mm）		臨界淹沒度%
序號	Q(min)	Q(max)	＞寬×高	h（min）	h(max)	臨界淹沒度%
1	0.3	19.4	＞200×250	15	210	0.5
2	0.6	47.5	＞250×300	15	240	0.5
3	2.8	115.6	＞300×600	30	330	0.5
4	5.4	399.6	＞450×800	30	450	0.5
5	9.0	903.6	＞600×1000	30	600	0.5
6	12.6	1440.0	＞1000×1200	30	750	0.5

序號	喉道段			收縮段			擴散段			增高	流量參數
序號	b	L	N	B1	L1	La	B2	L2	K	D	C	n
1	25	76	29	167	356	237	93	203	19	230	217	1.550
2	51	114	43	214	406	271	135	254	22	260	435	1.550
3	76	152	57	259	457	305	178	305	25	460	638	1.550
4	152	305	114	400	610	407	394	610	76	610	1372	1.540
5	228	305	114	575	864	576	381	457	76	770	1927	1.530
6	300	600	230	780	1350	902	600	920	80	800	2444	1.521
