氮氣管道流量計

* 來源: YHUAN * 作者: 18952342008 * 發表時間: 2024-03-26 10:07:05 * 瀏覽: 240

氮氣管道流量計是根據卡門渦街理論進行工作的，可用于測量氣體的流量。是一種新型流量儀表，它采用了新一代流量傳感器，具有其它流量計不可兼得的許多特點，與國內外同類產品相比具有許多新特點。它是根據流體中插入物體所產生的旋渦個數與流速成比例制成的。然后再把旋渦產生壓力的變化作為應力的變化而進行檢出，輸出與流量成正比的4～20mA電流脈沖或直流電流輸送到接收儀表。

特點：

1、準確度較高，氣體測量準確度為1.5%。

2、無活動部件，無磨損，結構簡單，長期穩定。

3、壓損小，約為其它流量計的1/4

4、安裝方式靈活，可水平，垂直和不同角度傾斜安裝

5、采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。

6、采用消擾電路和抗震動傳感頭，具有一定抗壞境震動性能

7、溫壓補償一體化設計。

8、電流輸出均為電隔離型，具有良好的共模干擾抑制能力。

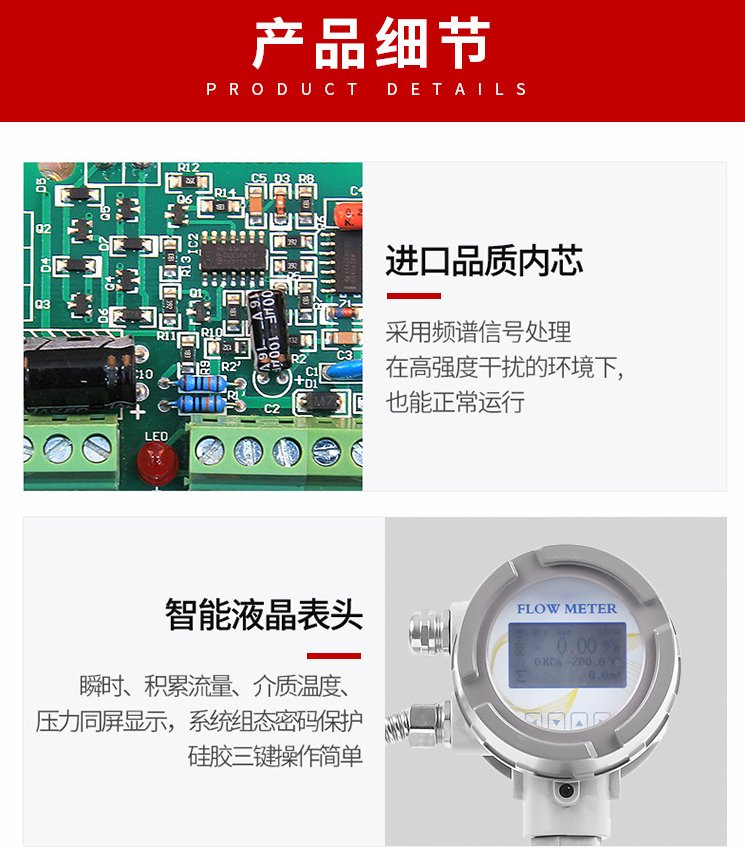

9、同時顯示流量值與累積流量值，溫度、壓力值，不必輪流切換。

技術參數：

公稱通徑（mm）	15、20、25，40，50，65，80，100，125，150，200，250，300，（300～1000插入式）
公稱壓力（MPa）	DN15-DN200 4.0 gt;4.0協議供貨），DN250-DN300 1.6 gt;1.6協議供貨）
介質溫度（℃）	壓電式：-40～150，-40～260，-40～330；電容式： -40～400，-40～500（協議訂貨）
本體材料	1Cr18Ni9Ti，（其它材料協議供貨）
允許振動加速度	壓電式:0.2g 電容式:1.0～2.0g
準確確度	±1.5%R；插入式：±2.5%R，
范圍度	1：6～1：30

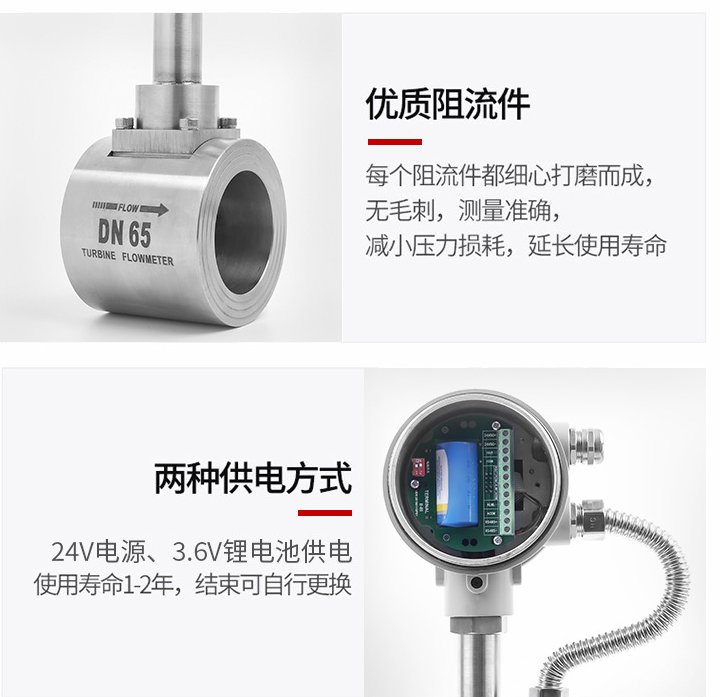

供電電壓	傳感器：DC 12V，DC 24V；變送器：DC 12V ，DC 24V；電池供電型：3.6V電池
輸出信號	方波脈沖（不包括電池供電型）：高電平≥5V，低電平≤1V；電流：4～20mA
壓力損失系數	符合JB/T9249標準 Cd≤2.4

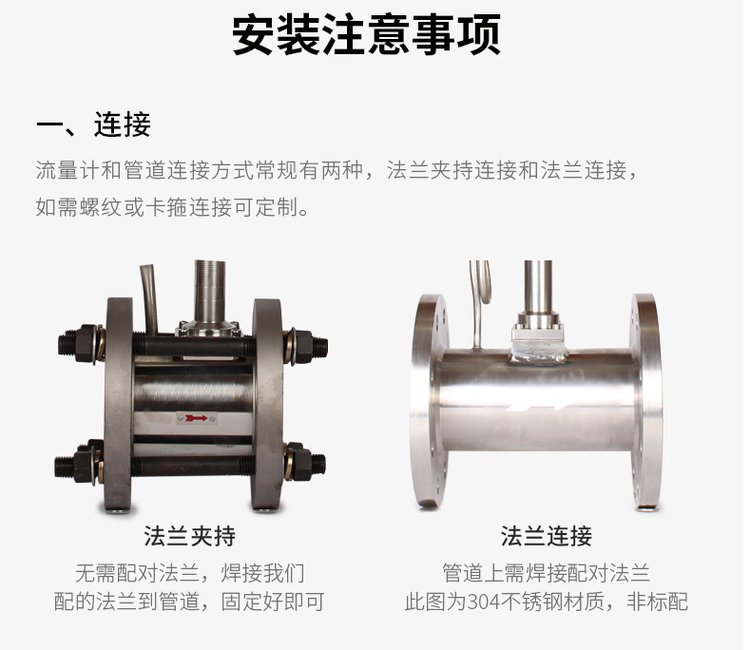

安裝	法蘭式
防護等級	IP65
環境條件	溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa
適用介質	氣體
傳輸距離	三線制脈沖輸出型：≤300m，兩線制標準電流輸出型（4～20mA） ≤1500m；負載電阻≤750Ω； RS485/HART≤1200m.

流量計的正確安裝是保障儀表正常運行的重要環節，若安裝不當，輕則影響儀表的使用準確度，重則會影響儀表的使用壽命，還會損壞儀表。

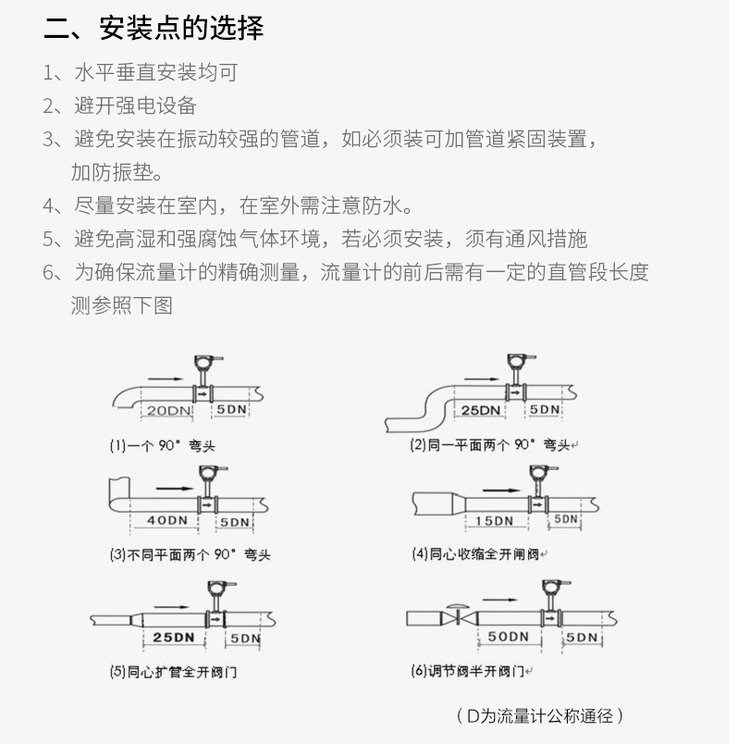

氮氣管道流量計安裝環境要求：

1．盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。

2．避開高溫熱源和輻射源的直接影響。若必須安裝，須有隔熱通風措施。

3．避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。

4．氣體流量儀表應盡量避開安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。

5．儀表zui好安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避開水順著電纜線進入放大器殼內。

6．儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。
