DN20/DN25/DN32/DN40/DN50/DN65/DN80/DN100/DN150/DN200氣體渦輪流量計

* 來源: YHUAN * 作者: 18952342008 * 發表時間: 2024-01-26 14:42:02 * 瀏覽: 215

DN20/DN25/DN32/DN40/DN50/DN65/DN80/DN100/DN150/DN200氣體渦輪流量計是吸取了國內外流量儀表先進技術美化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高準確度、高可靠性的氣體計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣體等氣體的計量。

特點:

合金渦輪，具有更高的穩流和耐腐蝕作用

進口軸承，使用壽命長

計量室與通氣室隔開，保證了儀表的安全性

流量范圍寬（Qmax/Qmin≥20:1），重復性好，準確度高（可達1.0級），壓力損失小，始動流量低

采用新型傳感器，始動流量低、壓力損失小、抗振與抗脈動流性能好，不易腐蝕、可靠性好、使用壽命長。

采用新型微處理器與高性能的集成芯片，運算準確度高、整機功能強大，性能好。

采用先進的微功耗高新技術，整機功耗低。既能用內電池長期供電運行，又可由外電源供電運行。

按流量頻率信號，可將儀表系數分八段自動進行線性修正，可根據用戶需要提高儀表的計算準確度。

采用EEPROM數據存貯技術，具備歷史數據的存貯與查詢功能，三種歷史數據記錄方式可供用戶選擇。

流量計表頭可180°旋轉，安裝使用簡單方便。

技術參數：

執行標準	封閉式管道中氣體流量的測量—氣體渦輪流量計（GB/T8940-2003）
儀表口徑（mm）及連接方式	20、25、32、40、50、65、80、100、125、150、200、250、300采用法蘭連接 25、40、50可采用螺紋連接
準確度等級	±1.5%R（±1%R需特制）*
量程比	1:10 ；1:20 ；1:30
儀表材質	表體：304不銹鋼或鑄鋁葉輪：防腐ABS或{**}質鋁合金轉換器：鑄鋁
使用條件	介質溫度：-20℃～+80℃ 環境溫度：-30℃～+60℃ 相對濕度：5%～90%大氣壓力：86Kpa～106Kpa
工作電源	A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作。當電壓低于2.0時出現欠壓指示
整機耗能	外電源 lt; 1W內電源:平均功耗≤ 1W,可連續使用三年以上。
信號輸出功能	脈沖信號、4-20mA電流信號、控制信號
通訊輸出功能	RS485通訊
實時記錄功能⑤	起停記錄、日記錄、定時間間隔記錄
信號接線口	內螺紋M20×1.5或其他
防護等級	IP65

氣體渦輪流量計測量范圍及工作壓力：

公稱通徑（mm）	型號	標準量程（m3/h）		擴展量程（m3/h）		常規耐壓等級（Mpa）	特制高壓等級（Mpa）	安裝方式
DN20	YH-LWQY-20	A	2.2-25		4-40	1.6	2.5,4.0	法蘭
DN25	YH-LWQY-25	A	2.2-25		4-40	1.6	2.5,4.0	法蘭（螺紋）
DN32	YH-LWQY-32	A	5-50		6-60	1.6	2.5,4.0	法蘭
DN40	YH-LWQY-40	A	5-50		6-60	1.6	2.5,4.0	法蘭（螺紋）
DN50	YH-LWQY-50	A1	6-65	B1	5-70	1.6	2.5,4.0	法蘭
DN50	YH-LWQY-50	A2	10-100	B2	8-100	1.6	2.5,4.0	法蘭
DN65	YH-LWQY-65	A	15-200		10-200	1.6	2.5,4.0	法蘭
DN80	YH-LWQY-80	A1	13-250		10-160	1.6	2.5,4.0	法蘭
DN80	YH-LWQY-80	A2	20-400		10-160	1.6	2.5,4.0	法蘭
DN100	YH-LWQY-100	A1	20-400		13-250	1.6	2.5	法蘭
DN100	YH-LWQY-100	A2	32-650		13-250	1.6	2.5	法蘭
DN125	YH-LWQY-125	1	25-700		20-800	1.6	2.5	法蘭
DN150	YH-LWQY-150	A1	32-650		80-1600	1.6	2.5	法蘭
DN150	YH-LWQY-150	A2	50-1000		80-1600	1.6	2.5	法蘭
DN200	YH-LWQY-200	A1	80-1600		50-1000	1.6	______	法蘭
DN200	YH-LWQY-200	A2	130-2500		50-1000	1.6	______	法蘭
DN250	YH-LWQY-250	A1	130-2500		80-1600	1.6	______	法蘭
DN250	YH-LWQY-250	A2	200-4000		80-1600	1.6	______	法蘭
DN300	YH-LWQY-300	1	200-4000	B1	130-2500	1.6	______	法蘭
DN300	YH-LWQY-300	1	200-4000	B2	320-6500	1.6	______	法蘭

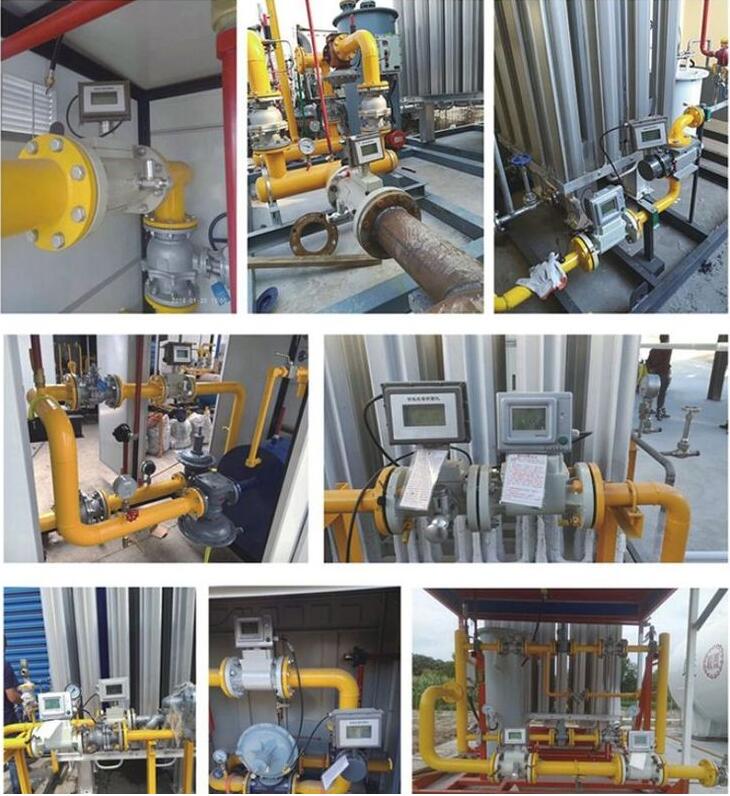

DN20/DN25/DN32/DN40/DN50/DN65/DN80/DN100/DN150/DN200氣體渦輪流量計安裝注意事項：

流量計應安裝在無強電磁場干擾、無強烈機械振動以及熱輻射影響的場所；

流量計不宜用在流量頻繁中斷和有強烈脈動流或壓力脈動的場合；

流量計室外安裝時，上部應有遮蓋物，以防雨水浸入和烈日曝曬影響流量計使用壽命；

流量計可任意角度安裝，流體的流向應與流量計上標識的流向一致；

在管道施工中，應考慮安裝伸縮管或波紋管，以會對流量計造成嚴重的拉伸或斷裂；

采用外電源時，流量計必須有可靠接地，不得與強電系統共用地線，在管道安裝或檢修時，不得把電焊系統的地線與流量計搭接。
