壓縮氣體流量計

* 來源: YHUAN * 作者: 18952342008 * 發表時間: 2023-12-28 10:59:30 * 瀏覽: 212

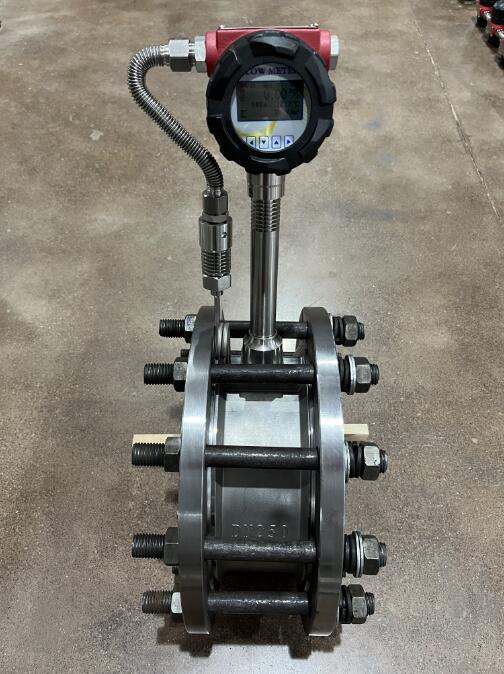

壓縮氣體流量計是速度式流量計的一種，它以卡門渦街理論為基礎，采用壓電晶體檢測流體通過管道內三角柱時所產生的旋渦頻率，從而測量出流體的流量。采用壓電應力式傳感器,可靠性高，可在-20℃～+350℃的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的測量?jī)x器。

產品特點：

▲不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。

▲無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。

▲采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。

▲同時顯示流量值與累計流量值，不必輪流切換。

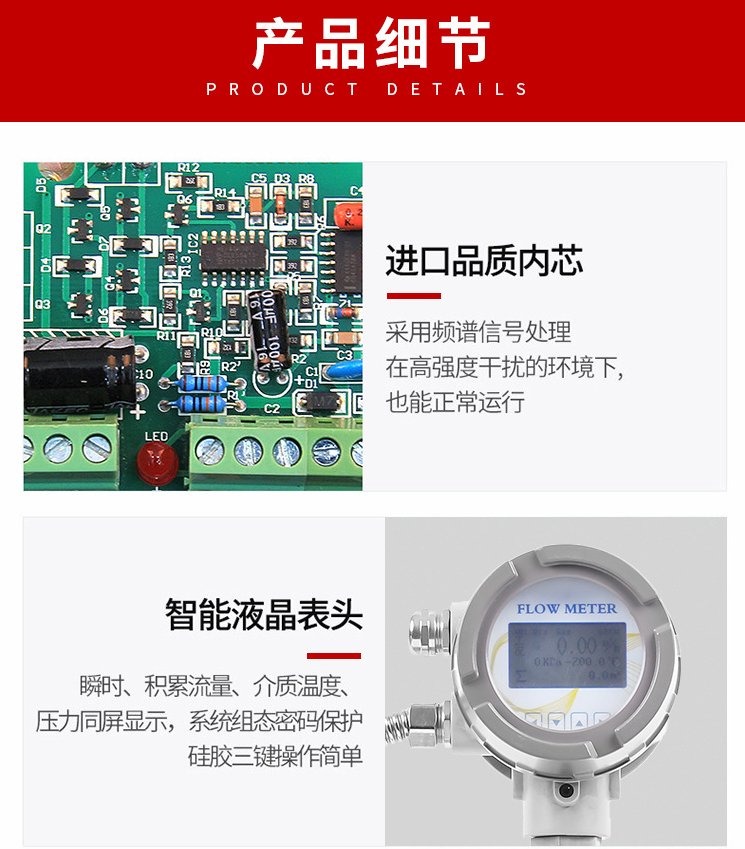

▲穩壓補償一體化設計，同時顯示溫度、壓力、瞬時流量和累計流量。

▲電流輸出均為電隔離型，具有良好的共模干擾抑制能力。

▲采用抗振探頭，有效消除外界振動影響。

▲電路采用表面貼裝工藝，結構緊湊，可靠性高。

▲采用分體式信號轉換器，電纜可以長達百米。

▲量程比寬達20:1。

▲整體結構設計合理，動態測量范圍寬，壓力損失小。

▲采用不銹鋼材質，可適用于腐蝕性介質的測量。

▲現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。

技術參數：

公稱通徑	15，20，25，32，40，50，65，80，100，125，150，200，250，300，(300～1000插入式)
公稱壓力(MPa)	DN15-DN200 4.0(>4.0協議供貨)，DN250-DN300 1.6(>1.6協議供貨)
介質溫度(℃)	壓電式：-40～260，-40～320；電容式：-40～300, -40～400，-40～450（協議訂貨）
本體材料	1Cr18Ni9Ti，(其它材料協議供貨)
允許振動加速度	壓電式:0.2g 電容式:1.0～2.0g
準確度	±1.5%R；插入式：±2.5%R
范圍度	1：6～1：30

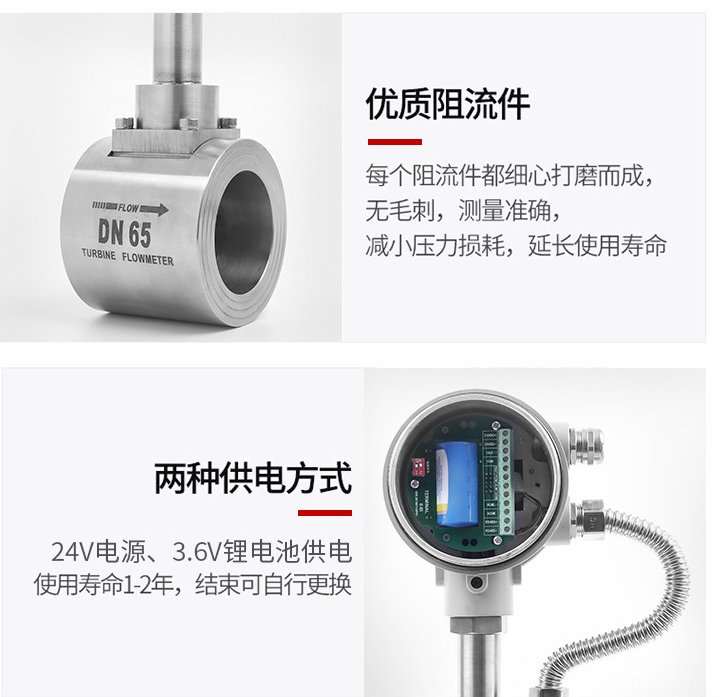

供電電壓	傳感器： 12V DC， 24V DC；變送器： 12V DC ， 24V DC；電池供電型：3.6V電池
輸出信號	方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA
壓力損失系數	符合JB/T9249標準 Cd≤2.4
防護等級	IP65
環境條件	溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa
適用介質	氣體
傳輸距離	三線制脈沖輸出型：≤300m，兩線制標準電流輸出型(4～20mA)：負載電阻≤750Ω

壓縮氣體流量計安裝步驟：

1．在需要安裝流量計的管道正上方（水平管道有此要求），割開一個略小于ф100的孔，去掉毛刺；

2．將配套的一端帶有法蘭的短管放在孔的上面，保持短管與管道垂直，焊接牢固；

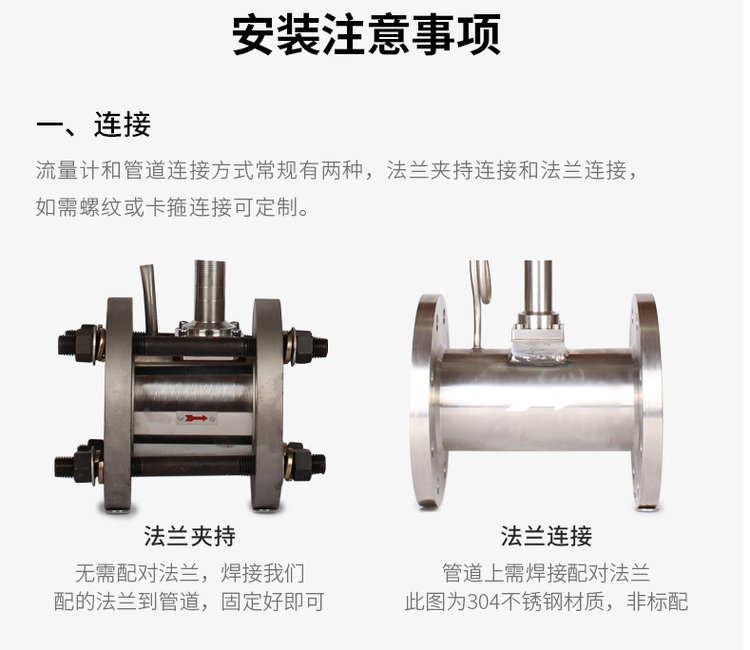

3．放上墊片，插入流量計，法蘭連接，若此時有球閥，應先將球閥放在短管上連接好，再打開球閥，插入流量計；

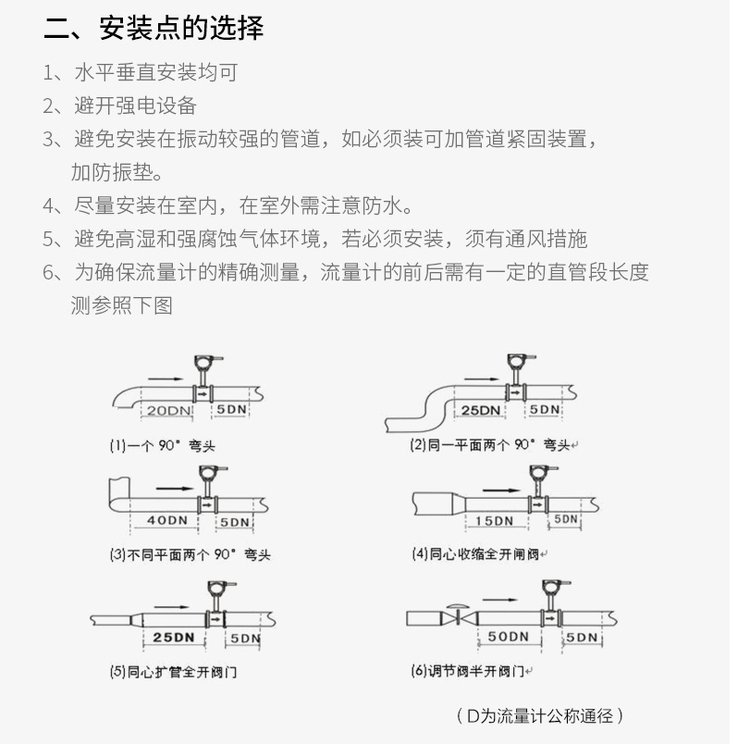

4．保證流量計前有大于15D和后有5D的直管段（D為管道內徑）。

5．傳感器盡量避開安裝在振動較強的管道上，若不得已要安裝時，必須采取減震措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊。
