軸向無邊耐震壓力表

精品推薦
軸向無邊耐震壓力表在外殼內填充阻尼液(一般為硅油或甘油)的儀表，能夠抗工作環境振動和減少介質壓力的脈動影響。

詳細說明

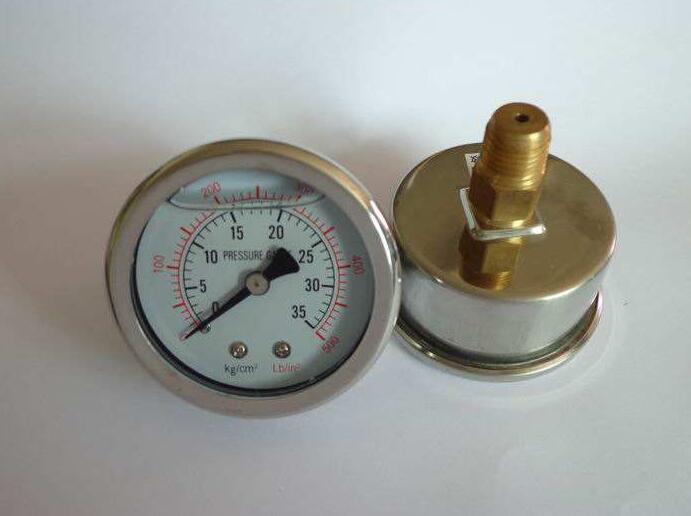

型號：YHYN/60Z/100Z/150Z軸向無邊耐震壓力表詳細介紹

YHYN/60Z/100Z/150Z軸向無邊耐震壓力表適用于環境劇烈振動場所，可耐受介質的脈動，沖擊及突然卸荷，儀表指示穩定清晰穩定。廣泛應用于機械、石油、化工、冶金、礦山、電力等部門，測量對銅和銅合金無腐蝕性介質的壓力。使用壽命長，是普通壓力表的替代產品..防護等級IP65。

耐震壓力表表殼內有灌充液的機械指針式壓力表，或者于表殼內有灌充液并帶阻尼器的機械指針（或回轉標度盤）式壓力表。

原理:

由導壓系統(包括接頭、彈簧管、限流螺釘?shù)?、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。

耐震壓力表外殼為氣密型結構，能有效地保護內部機件免受環境影響和污穢侵入。

耐震壓力表在外殼內填充阻尼液(一般為硅油或甘油)的儀表，能夠抗工作環境振動和減少介質壓力的脈動影響。

接液部件主要材質：

1. 黃銅/青銅

2. 304不銹鋼

3. 316不銹鋼

技術參數:

型號	結構形式	準確度%	測量范圍MPa
YHYN-60B YHYN-60T-B YHYN-60Z-B YHYN-60ZT-B	徑向無邊徑向帶后邊軸向無邊軸向帶前邊	±2.5	-0.1～0;-0.1～0.06;-0.1-0.1;-0.1～0.15 -0.1～0.3;-0.1～0.5;-0.1～0.9 -0.1～1.5;-0.1～2.4;0～0.16;0～0.25 0～0.4;0～0.6;0～1.0;0～1.60～2.5 0～4.0;0～6.0;0～10;0～16 ；0～25 0～40;0～60;0～100
		±2.5
YHYN-100B YHYN-100T-B YHYN-100Z-B YHYN-100ZT-B	徑向無邊徑向帶后邊軸向無邊軸向帶前邊	±1.6
YHYN-150B YHYN-150T-B YHYN-150Z-B YHYN-150ZT-B	徑向無邊徑向帶后邊軸向無邊軸向帶前邊	±1.6
注：國標螺紋M201.5/M141.5等可按要求定做螺紋分普通型和不銹鋼型
