電磁污水流量計

* 來源: YHUAN * 作者: 18952342008 * 發表時間: 2023-04-17 11:14:19 * 瀏覽: 227

電磁污水流量計測量原理：

流量計說明書根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例，其值為：E=KBVD式中：E－感應電勢；K－與磁場分布及軸向長度有關的系數；B－磁感應強度；V－導電液體平均流速；D－電極間距；（測量管內直徑）

傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波用一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。

性能特點： 1、儀表結構簡單、可靠，無可動部件，工作壽命長。2、無截流阻流部件，不存在壓力損失和流體堵塞現象。3、無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統。4、測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響。5、采用聚四氟乙烯或橡膠材質襯里和Hc、Hb、316L、Ti等電極材料的不同組合可適應不同介質的需要。6、備有管道式、插入式等多種流量計型號。7、采用EEPROM存貯器，測量運算數據存貯保護安全可靠。8、流量計具備一體化和分離型兩種型式。

9、高清晰度LCD背光顯示。

技術指標：1、準確度：管道式0.5級、1.0級；插入式2.5級。2、測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。3、流速范圍：0.2～8m/s。4、工作壓力：1.6MPa。5、環境溫度：-40℃～+50℃。6、介質溫度：聚四氟乙烯襯里≤180℃；橡膠材質襯里≤65℃。7、儀表口徑：10-3000mm8、連接方式：采用法蘭連接9、外磁干擾：≤400A/m。10、外殼防護：一體化型： IP65；分離型：傳感器IP68（水下5米，僅限于橡膠襯里）；轉換器IP65。11、輸出信號：4～20mA.DC，負載電阻0～750Ω。12、通訊輸出：RS485或CAN總線。13、電氣連接：M20×1.5內螺紋，φ10電纜孔。14、電源電壓：90～220V.AC、24±10%V.DC。

15、功耗：≤10VA。

流量計組成和分類：

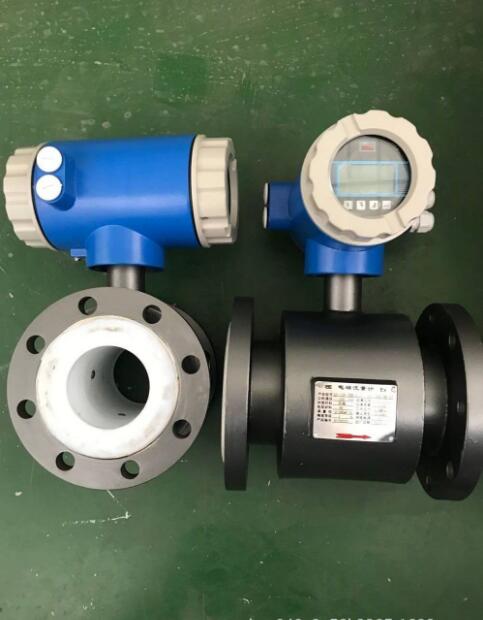

1、傳感器：傳感器主要由測量導管、測量電極、勵磁線圈、鐵芯、磁軛和殼體組成。a、測量導 管：由不銹鋼導管、襯里和連接法蘭組合而成，為被測液體現場工況測量的載體。b、測量電極：安裝在測量導管內側壁，與軸流方向垂直，使測量液體產生信號的一對電極。c、勵磁線圈：在測量導管內產生磁場的上下兩個勵磁線圈。d、鐵芯和磁軛：將勵磁線圈產生的磁場導入液體，并構成磁回路。e、殼體：儀表外包裝。2、轉換器：即為智能二次表，其將流量信號放大處理單片機運算后，可顯示流量、累計量，并能輸出脈沖、模擬電流等信號，用于流體流量的計量或控制。3、產品組裝形式：其分為一體型和分體型兩種形式。a、一體型：傳感器和轉換器一體安裝。b、分體型：傳感器和轉化器分離安裝，通過連接電纜形成流量計量系統。

c、為適應不同介質測量的要求，傳感器的襯里和電極材料可以有多種選擇。

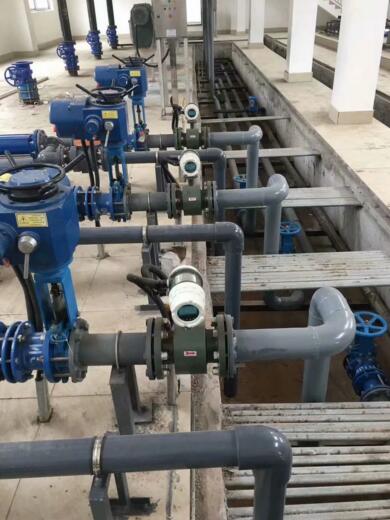

電磁污水流量計安裝要求與使用：1、對外部環境的要求：a、流量計應避免安裝在溫度變化很大或受到設備高溫輻射的場所，若必須安裝時，須有隔熱、通風的措施。b、流量計盡量安裝在室內,若必須安裝于室外,應避免雨水淋澆,積水受淹及太陽曝曬，須有防潮和防曬措施。c、流量計應避免安裝在含有腐蝕性氣體的環境中，必須安裝時，須有通風措施。d、為了安裝、維護、保養、方便，在流量計周圍需有充實的安裝空間。e、流量計安裝場所應避免有強磁場及強振動源，如管道振動大，在流量計兩邊應有固定管道的支座。2、對工藝管的要求流量計對安裝點的上、下游工藝管有一定的要求，否則影響測量精度。a、上、下游工藝管的內徑與傳感器的內徑相同，并應滿足：0.98DN≤D≤1.05DN （式中DN：傳感器內徑，D：工藝管內徑）b、工藝管與傳感器必須同心，同軸偏差應不大于0.05DN3、旁通管的要求為了方便檢修流量計，盡量為流量計安裝旁通管，另外，對重污染流體及流量計需清洗而流體不能停止的，必須安裝旁通管。

注意事項：1、在搬運和吊裝傳感器時，應該將吊索套在傳感器兩端法蘭旁頸部位置，切勿在測量、管內插入管幫進行吊裝以免損壞襯里。2、安裝前，傳感器內的電極用酒精棉花仔細擦除電極表面由于手摸等原因造成的油脂性沾污物質。3、安裝時密封墊圈的內徑應與測量管襯里內徑一致。4、必須保證接線盒內的干燥，否則儀表可能會產生計量誤差。運行前的準備工作：1、在安裝接線后正式投入運行前應再次檢查安裝、接線是否正確。（對分體型而言）2、將床干起前閥門打開，傳感器后閥門關閉，讓傳感器內充滿被測介質。3、準備工作完畢后，先打開傳感器上游閥門，再緩緩打開下游閥門，觀察轉換器瞬時流量顯示應向大方向變化，說明信號線線方向正確。否則，將信號線 A 與 B 接線位置互換。（對分體型而言）4、打開傳感器前后閥門，排液數分鐘，排出管內氣體。5、關閉傳感器下游閥門，再關上游閥門，是傳感器內充滿被測介質。然后進行配套調整。傳感器與轉換器配套零點調整和儀表系數設定。
