液體流量定量控制系統結構特征與工作原理

液體流量定量控制系統結構特征與工作原理：

(1) 結構特征

傳感器為硬質合金軸承止推式，不僅保證精度，耐磨性能提高，而且具有結構簡單、牢固以及拆裝方便等特點。

(2)工作原理

流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量或總量。

應用：污水定量控制儀，定量加水，定量配料，食品加水系統，化妝品加水系統，定量加料系統，化工液體配料系統等

定量控制/定量打料/自動打料/人工操作打料/流量自動控制裝置/按鍵式操作打料/定量罐裝/代替人工罐裝都是指在管道流量進行精確計量的基礎上增加一項累積量到達一定數值時，自動對管道進  行斷流的一個功能。

控制過程 ：

定量控制儀在接收了流量計的流量信號后，在其內部完成流量的累計，同時在控制儀內部設定好所需要的定量控制值，當定量控制儀顯示的累計數值達到所設定的定量控制值時，定量控制儀輸出開關量  信號。此時利用該開關信號通過配接繼電器或接觸器來控制安裝在管道上的斷流設備，從而達到定量控制的效果。

產品特點 ：

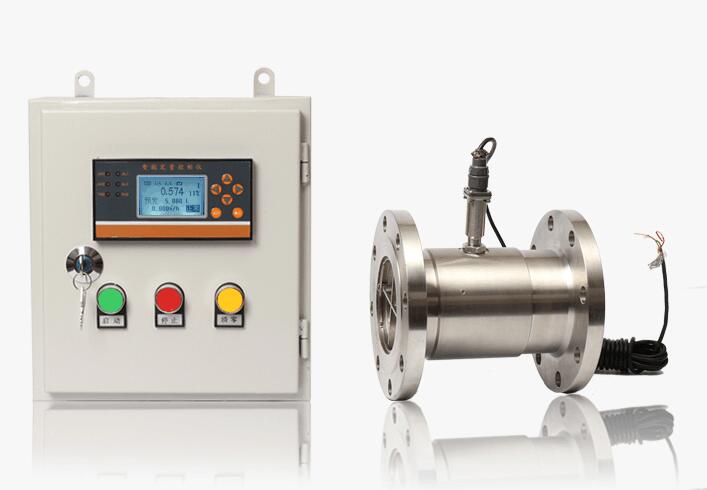

1、只需要流量計、控制箱和斷流設備組成，結構簡單，成本低；

2、控制箱內的控制線路及組件是根據客戶所需要的流量計和設備量身定制的，信號線連接簡單，到現場后一般無需調整；

3、控制箱面板設有“啟動”、“停止”和“清零”按紐，并有“狀態指示燈”顯示，因此顯示直觀，操作簡單、方便、易學；

4、定量控制儀為全中文液晶顯示，每次定量控制值可以根據需要任意更改，只需在定量控制儀內操作完成；

主要功能 ：

1、設有大、小閥控制，分別控制大流量和小流量，達到精確的定量控制；

2、同時控制泵和閥門時，設有泵延時起動和泵提前關閥功能；

3、配有溢料、憋泵接口，發生溢料、憋泵時關閉打料即時保護；

4、在定量控制儀內可查看總累積、瞬時流量、時間、流量計輸入信號值等，并設有打料次數、每次打料時間、每次打料量、日或月累計等查詢功能。
