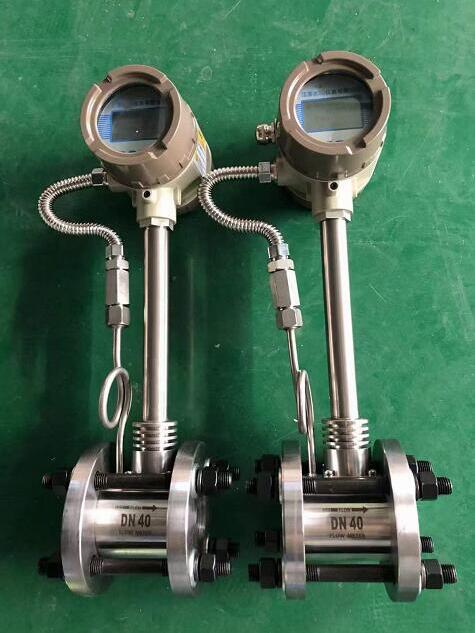

工業蒸汽管道流量計

* 來源: YHUAN * 作者: 18952342008 * 發表時間: 2022-12-01 14:00:18 * 瀏覽: 402

工作原理：

工業蒸汽管道流量計是由設計在流場中的旋渦發生體、檢測探頭及相應的電子線路等組成。當流體流經旋渦發生體時，它的兩側就形成了交替變化的兩排旋渦，這種旋渦被稱為卡門渦街。斯特羅哈爾在卡門渦街理論的基礎上又提出了卡門渦街的頻率與流體的流速成正比，并給出了頻率與流速的關系式：f = St × V/d 式中: f渦街發生頻率(Hz)

V旋渦發生體兩側的平均流速(m/s )St斯特羅哈爾系數（常數）這些交替變化的旋渦就形成了一系列交替變化的負壓力，該壓力作用在檢測探頭上，便產生一系列交變電信號，經過前置放大器轉換、整形、放大處理后，輸出與旋渦同步成正比的脈沖頻率信號（或標準信號）。

特點:

無可動部件，長期穩定，結構簡單便于安裝和維護；

采用消擾電路和抗振動傳感頭，具有一定抗環境振動性能；

采用超低功耗單片微機技術，1節3.2V10AH鋰電池可使用5年以上；

由軟件對儀表系數非線性進行修正，提高測量精度；

壓力損失小，量程范圍寬；

采用EEPROM對累積流量進行掉電保護，保護時間大于10年；

采用壓電應力式傳感器,可靠性高,可在-20℃～ 250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量儀表。

技術參數： 測量介質：液體、氣體、蒸汽介質粘度：小于10cp 介質溫度： -50℃—— 400℃ 本體材料： 1Cr18Ni9Ti(其他材料協議供貨) 傳感器密封：石墨墊片（特殊根據要求）環境溫度： -30℃—— 80℃（特殊根據要求）公稱直徑：管道式：DN15——DN300；插入式：DN200-2000mm 測量精度：液體:測量值的±1.0%（特殊）氣體：測量值的±1.5% 量程比： 10：1 壓力等級： PN25，PN40（高壓可特殊制造）連接方式：夾持式 DN15—DN300 法蘭式 DN15--DN300。插入式 DN200-DN2000 防爆形式：隔爆型 Ex dⅡBT4-T6 本安型 Ex iaⅡCT4-T6 防護等級： IP67 轉換器殼體：壓鑄鋁,上漆供電電壓： 12——36VDC或3.6V電池輸出信號: 兩線制4--20mA電流輸出現場顯示：可編程設定顯示瞬時流量、累積流量

通訊方式： RS485通迅

工業蒸汽管道流量計選型：

型譜						說明
YH-LUGB						渦街流量儀表
檢測						壓電式傳感器
方式	E					電容式傳感器
連接方式		1	僅對滿管型			法蘭連接型
		2	僅對滿管型			法蘭卡裝型
		3	僅對插入型			簡易插入型
		4	僅對插入型			球閥插入型
測量介質			2			液體
			3			氣體
			4			蒸汽
公稱通徑				2		DN25
				…		… 單位：mm
				30		DN300
使用環境						普通型
使用環境						防爆型
輸出信號					1	脈沖輸出
					2	4～20mA電流輸出，液晶顯示
					3	RS-485通訊
					4	電池供電，不帶溫度、壓力補償
					5	溫壓補償一體，4～20mA電流輸出型
					6	溫壓補償一體，電池供電型
