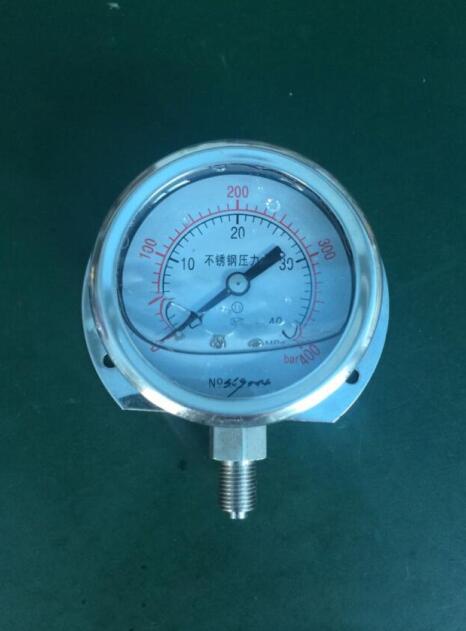

徑向后邊不銹鋼耐震壓力表

  YHYN-60BT/100BT/150BT徑向后邊不銹鋼耐震壓力表全部采用不銹鋼材料制造，主要零件采用OCr18Ni12Mo2Ti材料，適用于有腐蝕性氣體環境，可檢測腐蝕性較強介質的壓力，廣泛應用于石油、化工、冶金等工業。可以適應劇烈振動環境，耐受脈動介質及沖擊載荷，具有更廣泛用途。全不銹鋼耐震壓力表使用工作溫度：-25℃~70℃. 儀表執行標準：Q/320211 DGH01-2003防護等級IP65。

壓力表通過表內的不銹鋼敏感元件（波登管、膜盒、波紋管）的彈性形變，再由表內機芯的轉換機構將彈性形變傳導至指針，引起指針轉動來顯示壓力。

對于在外殼內充液(一般為硅油或甘油)的儀表，能夠抗工作環境振動較劇和減少介質壓力的脈動影響。

技術指標:

1。精度等級 ：±1.6% ；±2.5%。

2。表殼直徑：60mm；100mm ；150mm 。

3。表殼材質：304不銹鋼 ，316不銹鋼。

4。表殼形式：安全殼構造，隔板裝置后釋放

5。彈性元件及接頭體材質：304； 316，彈性元件與接頭體氬弧焊接 。

6。機芯材質： 304不銹鋼，316不銹鋼。

7。接頭螺紋：M14×1.5；M20×1.5 ；1/2 NPT ；G1/4；等。

8。測量范圍：－0.1~0~60 MPa

9。指針:普通

10。表玻璃：有機玻璃、安全型雙層玻璃

11。耐震型充填材質 甘油98%（可選擇硅油、氟油或其它類別）

12。使用環境溫度：

1）-20~70℃(外殼內充液)

2）-40~100℃(外殼內不充液)

注意事項:

1、測壓點的選擇，所選擇的測壓點能反映被測壓力的真實情況。

（1）要選在被測介質直線流動的管段部分，不要選在管路拐彎、分叉、死角或其它易形成漩渦的地方。

（2）測量流動介質的壓力時，應使取壓力點與流動方向垂直，清除鉆孔毛刺。

（3）測量液體壓力時，取壓點應在管道下部，使導壓管內不積存氣體，測量氣體時，取壓點應在管道上方，使導壓管內不積存液體。

使用與訂貨須知:

（1）耐震型不銹鋼壓力表不適用于外界有氯、硝酸和過氯化氧等強化劑環境。

（2）不銹鋼壓力表外殼需噴涂PTEE聚四氟乙烯涂層時，訂貨時注明。

（3）壓力表接頭螺紋如需特殊要求時請說明。

（4）全不銹鋼壓力表分普通型和耐震型。

（5）訂貨請說明名稱、型號及測量上限
