工業廢水流量計

* 來源: YinHuan * 作者: 18952342008 * 發表時間: 2021-09-15 14:52:35 * 瀏覽: 498

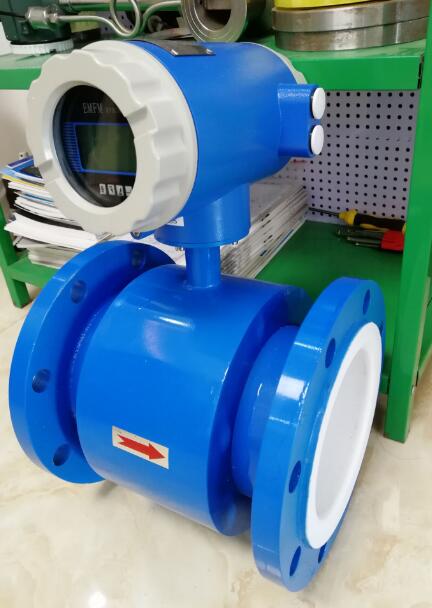

工業廢水流量計測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度的工作磁場。此時如果具有一定電導率的流體流經測量管。將切割磁力線感應出電動勢。電動勢正比于磁通量密度，測量管內徑與平均流速乘積。電動勢（流量信號）由電極檢出并通過電纜送到轉換器。轉化器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流等信號，用于流量的控制和調節。

產品特點

1、全數字量處理，抗干擾能力強，測量可靠，準確度高、流量測量范圍可達150：1

2、超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好。

3、高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。

4、采用SMD器件和表面貼裝（SMT）技術，電路可靠性高。

5、管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。

6、在現場可根據用戶實際需要在線修改量程。

7、測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。

8、采用16位嵌入式微處理器，運算速度快, 準確度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。

技術參數

公稱通徑（特殊規格可定制）	管道式四氟襯里：DN10～DN600
	管道式橡膠襯里：DN40～DN1200
流動方向：	正，反，凈流量
量程比：	150：1
重復性誤差：	測量值的±0.1%
準確度等級：	管道式：0.5級，1.0級
被測介質溫度：	普通橡膠襯里：－20～＋60℃
	高溫橡膠襯里：－20～＋90℃
	聚四氟乙稀襯里：－30～＋100℃
	高溫型四氟襯里：－20～＋180℃
額定工作壓力：（高壓可定制）	DN6－DN80：≤1.6MPa
	DN100－DN250：≤1.0MPa
	DN300－DN1200：≤0.6MPa
流速范圍：	0.1－15m/s
電導率范圍：	被測流體電導率≥5μs/cm
電流輸出：	負載電阻	0～10mA：0～1.5kΩ
		4～200mA：0～750 kΩ
數字頻率輸出：	輸出頻率上限可在1～5000HZ內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V導通時集電極大電流為250mA
供電電源：	AC220V或DC24V
要求直管段長度	上游≥5DN，下游≥2DN
連接方式：	流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合GB11988的規定
防爆等級：	mdIIBT4
防護等級：	IP65，特殊訂制高可達IP68
環境溫度：	－25～＋60℃
相對溫度：	5%～95%
消耗總功率：	小于20W

選型須知：

1、管道口徑，2、測量介質溫度，3、額定管道工作壓力，4、測量流量范圍，5、供電方式以及連接方式（多為默認使用法蘭連接方式）。

正確地選用工業廢水流量計是保證用好污水流量計的前提條件。選用什么種類的污水流量計應根據被測流體介質的物理性質和化學性質來決定，使污水流量計的通徑，流量范圍，襯里材料，電極材料和輸出電流等，都能適應被測流體的性質和性質和流量的要求。
