制藥廠蒸汽流量計

* 來源: DiSen * 作者: 18952342008 * 發表時間: 2021-04-03 15:03:30 * 瀏覽: 726

制藥廠蒸汽流量計在規定的雷諾數范圍為內不受流體溫度、壓力、粘度及組分的影響，所用檢測壓電元件不接觸流體，適于惡劣環境、不卡、不易結垢，耐高溫、高壓、安全防爆，適用于測量封閉管道的氣體和蒸汽的累計流量和瞬時流量。制藥廠蒸汽流量計具有結構簡單，無機械可動部件，可靠性強，準確度高、重復性好，流量范圍與溫度范圍大，壓力損失小，檢定周期長等特點。

特點：

1．液晶點陣漢字顯示，直觀方便，操作簡潔明了；

2．一體化帶溫壓補償功能；

3．帶溫度/壓力傳感器接口。溫度可配接Pt100或Pt1000，壓力可接表壓或傳感器，并可分段修正；

4．輸出信號多樣化，可根據客戶要求選擇兩線制4-20mA輸出、三線制脈沖輸出和三線制當量輸出；

5．具有非線性修正功能，大大提高儀表的線性；

6．具有軟件頻譜分析功能，提高了儀表抗干擾和抗震的能力；

7．通用性強，可與渦街、旋進旋渦等輸出頻率信號的傳感器配套使用；

8．顯示單位可選擇，可自定義；

9．有中英文兩種版本，供用戶選擇；

10．超低功耗，一節干電池全性能工作可維持{**}少3年；

11．工作模式可自動切換，電池供電、兩線制、三線制；

12．自檢功能，有豐富的自檢信息；方便用戶檢修和調試。

13．具有密碼設置，參數、總量清零和校準可設置不同級別的密碼，方便用戶管理；

技術參數

1）、測量介質：一般氣體、蒸汽（飽和蒸汽和過熱蒸汽）；

2）、管徑：DN10-300mm

3）、正常測量范圍：雷諾數為2×104～7×106

4）、測量流速范圍：液體0.5～7m/s 氣體4～35mm/s 蒸汽7～70m/s

5）、被測流體溫度：-40℃～+300℃

6）、被測流體壓力：1.6MPa

7）、準確度：1級、1.5級、0.5級（通過非線性修整方可達到0.5級）；

8）、重復性：指示值的0.2%；

9）、表體材料：ICr18Ni9Ti；

10）、壓力損失：△=1.2×r×V2×10-6 式中：△P-壓力損失 r-被測的流體密度（Kg/m3） v-管內平均流速（m/s）

11）、環境溫度：-20℃～+55℃（特殊要求定貨說明）

12）、環境濕度：≤90%RH

13）、大氣壓力：86-106KPa

14）、外供電源：3.6～224VDC

15）、內供電源：3～4.5VVDDC

16）、工作電源：80/A

17）、工作電壓：2.7～3.6v

18）、工作頻率：0.1～3000H

19）、信號遠傳距離：100mm

20）、信號輸出：脈沖輸出（外供電源）電流輸出4～20mADC（兩線制外供24VDC電源）脈沖輸出與電流輸出只能選一種方式。

安裝要求

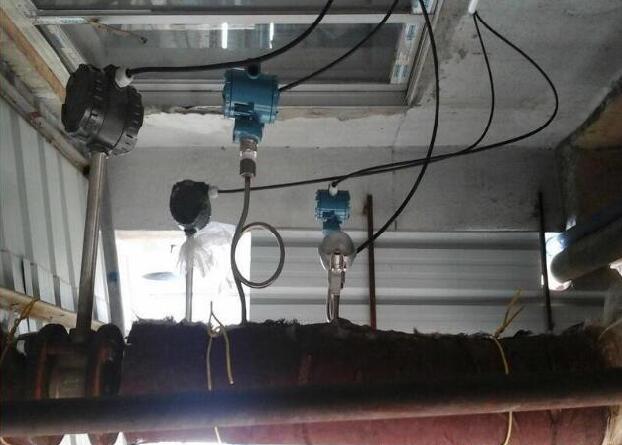

1、合理選擇安裝場所和環境。蒸汽流量計避開強電力設備，高頻設備，強電源開關設備；避開高溫熱源和輻射源的影響，避開強烈震動場所和強腐蝕環境等，同時要考慮安裝維修方便。

2、上下游必須有足夠的直管段。若傳感器安裝點的上游在同一平面上有二個90°彎頭，則：上游直管段≥25D，下游直管段≥5D 。若傳感器安裝點的上游在不同平面上有二個90°彎頭，則：上游直管段≥40D，下游直管段≥5D 。調節閥應安裝在傳感器的下游5D以外處，若必須安裝在傳感器的上游，傳感器上游直管段應不小于50D，下游應有不小于5D。

3、安裝點上下游的配管應與傳感器同心，同軸偏差應不小于0.5DN。

4、管道采取減振動措施。蒸汽流量計盡量避{安裝在振動較強的管道上，特別是橫向振動。若不得已要安裝時，必須采取減振措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊。

5．在水平管道上安裝是流量傳感器常用的安裝方式。測量氣體流量時，若被測氣體中含有少量的液體，傳感器應安裝在管線的較高處。

6．傳感器在垂直管道的安裝。測量氣體流量時，傳感器可以安裝在垂直管道上，流向不限。若被測氣體中含有少量的液體，氣體流向應由下向上。

7、傳感器在水平管道的側裝。無論測量何種流體，蒸汽流量計可以在水平管道上側裝，特別是測量過熱蒸汽，飽和蒸汽和低溫液體，若條件允許好采用側裝，這樣流體的溫度對放大器的影響較小。

8．傳感器在水平管道的倒裝。一般情況下不推薦用此安裝方法。此安裝方法不適用于測量一般氣體、過熱蒸汽。可用于測量飽和蒸汽，適用于測量高溫液體或需經常清洗管道的情況。

9．傳感器在有保溫層管道上的安裝。蒸汽流量計測量高溫蒸汽時，保溫層{**}多不能超過支架高度的三分之一。

10．測壓點和測溫點的選擇。根據測量的需要，需在傳感器附近測量壓力和溫度時，測壓點應在傳感器下游的3-5D處，測溫點應在傳感器下游的6-8D處。

選型型譜：

代號	通徑	流量范圍㎡/h
	DN25				25~60（氣體）			蒸汽流量請查看說明書，DN300以上推薦使用插入式
	DN32				15~150（氣體）
	DN40				22.6~150（氣體）
	DN50				35~350（氣體）
	DN80				90~900（氣體）
	DN100				140~1400（氣體）
	DN150				300~3000（氣體）
	DN200				550~5500（氣體）
	代號	功能1
	N	無溫壓補償
	Y	有溫壓補償
		代號	輸出型號
		F1	4-20mA輸出（二線制）
		F2	4-20mA輸出（三線制）
		F3	RS485通訊接口
			代號	被測介質
			J1	液體
			J2	氣體
			J3	蒸汽
				代號		連接方式
				L1		法蘭卡裝式
				L2		法蘭連接式
						代號	功能2
						E1	1.0級
						E2	1.5級
						T1	常溫
						T2	高溫
						T3	蒸汽
						P1	1.6MPa
						P2	2.5MPa
						P3	4.0MPa
						D1	內部3.6V供電
						D2	DC24V供電
						B1	不銹鋼
						B2	碳鋼
