污水監測流量計

    污水監測流量計是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響。污水監測流量計廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。

·極強的抗腐蝕能力，幾乎可測任何導電液體

液晶背光顯示

·抗干擾力強，幾乎不受外界干擾

瞬時流量、累計流量計、流量棒圖、流量百分比

·測量不受流體密度、粘度、溫度、壓力和導電率變化的影響

一鍵查詢凈累計值、正向累計值、負向累計值、當前電導率等效值

·測量管內無阻流部件、無壓損直管段要求低。對污水測量有獨特的適應性

多單位可切換（L、m?0?6、Kg、t/s、min、h）

·測量管內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失

485通訊遠傳讀取數據

·具有自檢與自診斷功能

·在現場可根據用戶實際需要在線修改量程

進口貼片元器件，防水塵涂覆保護，標準IP65（防水塵）等級

·具備一體型和分體型便于選擇。

高級抗干擾電路設計，防浪涌、數值更穩定。

公稱通徑： DN4-3000mm

儀表精度： 管道式0.5級、1.0級；插入式1.5級

安    裝： 一體型、分體型、插入式

測量介質： 電導率大于5μS/cm的各種液體和液固兩相流體。

流速范圍： 0.01～15m/s

工作壓力： 1.6MPa

環境溫度： -40℃～+50℃

介質溫度： 聚四氟乙烯襯里≤180℃

橡膠材質襯里： ≤65℃

防爆標志： ExmibdⅡBT4

防爆證號： GYB01349

外磁干擾： ≤400A/m

外殼防護： 一體化型： IP65；

分 離 型： 傳感器IP68(水下5米，僅限于橡膠襯里)轉換器IP65

輸出信號： 4～20mA.DC，負載電阻0～750Ω

通訊輸出： RS485或CAN總線

電氣連接： M20×1.5內螺紋，φ10電纜孔

電源電壓： 90～220VAC、24±10%V.DC

大功耗： ≤10VA

公稱壓力：4.0MPA(DN10-DN150)1.6MPA(DN200-DN600)1.0MPA(DN700-DN1200)（其他規格可定制）

安裝方式：法蘭安裝（默認）；加持安裝（定制）、卡箍安裝（定制）

電極類型：316L電極（標配）；HB/HC合金電極（強酸堿環境）；鈦電極；鉭電極；碳化鎢電極；鉑金電極

襯里材質：氯丁橡膠（CR）；聚四氟乙烯（F4）；聚氨酯橡膠（PU）；聚四氟乙丙烯（F46）

量 程 比：20:1

工作環境：傳感器-25-180℃；轉化器：-10-60℃（≥80℃需定制）

流體需求：導電介質（電導率≥5US/CM液體）

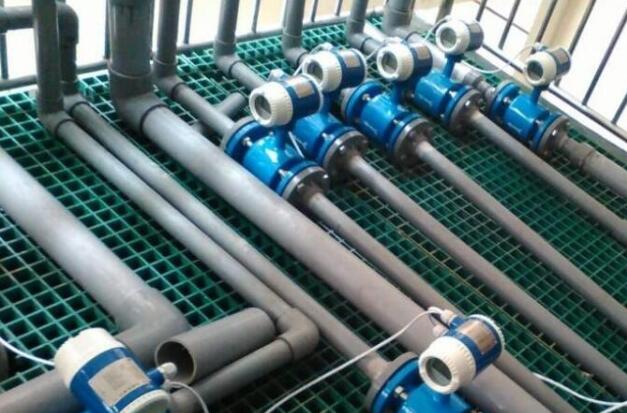

為了使流量計工作可靠穩定，在選擇管道安裝位置時應注意以下幾點要求；

a.傳感器可在垂直管道、水平管道或傾斜管道上安裝，但要求二電極的中心連線處于水平狀態

b.電磁流量計工作時，始終要求測量管內充滿被測介質。水平安裝時，為了確保這一點，必要時傳感器安裝位置的標高可以略低于管道的標高

c.流量計安裝需要滿足前后直管段的要求，常規場合下，流量計入口前段保留10DN，流量計出后后端保留5DN。

a.盡量避開磁性物體及具有強電磁場的設備（如大電機，大變壓器等），以免磁場影響傳感器的工作磁場和流量信號

b.應盡量安裝在干燥通風處，不宜在潮濕，易積水的地方安裝

c.應盡量避免日曬雨淋，避免環境溫度高于60℃及相對濕度大于95%

d.選擇便于維修，活動方便的地方

e.流量計應安裝在水泵后端，決不能在抽吸側安裝；閥門應安裝在流量下游側
