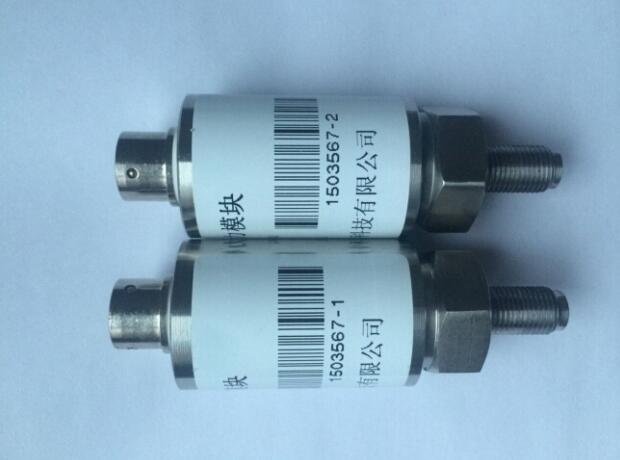

智能壓力模塊

精品推薦
智能壓力模塊內置CPU,24位A/D,溫度傳感器，獨立完成對壓力傳感器零點、線性、溫度漂移的連續修正，保證輸出信號的準確可靠。模塊的長時期穩定性（時漂），可通過主機適時修正，保證儀表長時間內的準確度等多種特點。

詳細說明

YHMK 系列智能壓力模塊詳細介紹

智能壓力模塊具有精小牢固的外部構燥，一體化結構，使用穩定性好。統一制式信號傳輸，可與公司任一款數字壓力計配接實現量程擴展。壓力模塊內置CPU,24位A/D,溫度傳感器，獨立完成對壓力傳感器零點、線性、溫度漂移的連續修正，保證輸出信號的準確可靠。模塊的長時期穩定性（時漂），可通過主機適時修正，保證儀表長時間內的準確度等多種特點。

特點

★ 模塊為智能型可一臺校驗儀多個模塊，任意量程隨意組合。

★ 統一制式信號傳輸，可與公司任一款智能壓力校驗儀配接實現量程擴展。

★ 精巧牢固的外形結構，一體化封裝，使用性能好。

★ 模塊內置CPU，24位A/D，溫度傳感器，獨立完成對壓力傳感器零點、線性、溫度漂移的連續修正，保證輸出信號的準確可靠。

★ 壓力模塊的長期穩定性（時漂），可通過主機適時修正，保證儀表長時間內的準確度。

選型方法

名稱	型號	量程	分辯率	準確度
智能真空模塊	YHMK-01	-100~0KPa	1Pa	0.05％F·S
	YHMK-02	-60~0KPa	1Pa	0.05％F·S
	YHMK-03	-25~0KPa	1Pa	0.05％F·S
	YHMK-04	-10~0KPa	1Pa	0.1％F·S
智能真空壓力模塊	YHMK-05	-100~100KPa	1Pa	0.05％F·S
	YHMK-06	-60~60KPa	1Pa	0.05％F·S
	YHMK-07	-25~25KPa	1Pa	0.05％F·S
	YHMK-08	-10~10KPa	1Pa	0.1％F·S
	YHMK-09	-4~4KPa	1Pa	0.1％F·S
	YHMK-10	-1~1KPa	1Pa	0.1％F·S
智能氣壓模塊	YHMK-11	0~100KPa	1Pa	0.05％F·S
	YHMK-12	0~250KPa	10Pa	0.05％F·S
	YHMK-13	0~400KPa	10Pa	0.05％F·S
	YHMK-14	0~600MPa	10Pa	0.05％F·S
	YHMK-15	0~1.0MPa	0.1KPa	0.05％F·S
	YHMK-16	0~2.5MPa	0.1KPa	0.05％F·S
智能液壓模塊	YHMK-17	0~4.0MPa	0.1KPa	0.05％F·S
	YHMK-18	0~6.0MPa	0.1KPa	0.05％F·S
	YHMK-19	0~10MPa	1KPa	0.05％F·S
	YHMK-20	0~16MPa	1KPa	0.05％F·S
	YHMK-21	0~25MPa	1KPa	0.05％F·S
	YHMK-22	0~40MPa	1KPa	0.05％F·S
	YHMK-23	0~60MPa	1KPa	0.05％F·S

模塊選型方法

★ 首先，客戶自己要清楚確認，現有被檢壓力儀表中的大壓力量程Pmax、小壓力量程Pmin、被檢表準確度△被檢、壓力模塊準確度△模塊；

★ 按標準表準確度是被檢表準確度的1/4量值傳遞關系，來計算要選擇壓力模塊量程覆蓋被檢表量程倍數n;n=△被檢/(△模塊×4)；

★ 壓力模塊量程如下選擇：

一只智能壓力模塊量程P1必選Pmax,即P1=Pmax。一只壓力模塊P1能夠覆蓋到被檢表的量程是P1/n；

二只智能壓力模塊量程P2，應選擇小于P1/n的下一被檢表量程；二只智能壓力模塊P2能夠覆蓋到被檢表的量程是P2/n；

三只智能壓力模塊量程P3，應選擇小于P2/n的下一被檢表量程；三只智能壓力模塊P3能夠覆蓋到被檢表的量程是P3/n；

四只智能壓力模塊量程P4，應選擇小于P3/n的下一被檢表量程；四只智能壓力模塊P4能夠覆蓋到被檢表的量程是P4/n；

…………

直到覆蓋被檢表最小量程Pmin。

例如：

現有一個電廠，該廠有以下量程的壓力變送器-100KPa、5 KPa、10 KPa、25 KPa、60 KPa、100 KPa、160 KPa、1 MPa、2 MPa、6 MPa、10 MPa、25 MPa、30 MPa、60 MPa該批儀表的高準確度為0.5％。首先，我們以標準器的準確度是被檢表的準確度的1/4進行設計，然后，從高量程向下考慮。我們是這樣選擇如下壓力模塊的：
一步按上述計算方法中的第1、2條，已知：△被檢=0.5％，△模塊=0.05％，由此，確認智能壓力模塊量程覆蓋被檢表量程倍數n；n=△被檢/(△模塊×4) =0.5％/(0.05％×4)=2.5；

第二步按上述計算方法中的第3條，智能壓力模塊量程如下選擇：

一只智能壓力模塊量程P1必選60 MPa壓力模塊，即P1=60 MPa。一只智能壓力模塊P1能夠覆蓋到被檢表的量程是P1/n=60 MPa/2.5=24MPa；

第二只智能壓力模塊量程P2，應選擇小于24MPa（P1/n=60MPa/2.5=24MPa）的下一被檢表量程，即，P2=10MPa；第二只智能壓力模塊P2能夠覆蓋到被檢表的量程是P2/n=10MPa/2.5=4MPa；

第三只智能壓力模塊量程P3，應選擇小于4MPa（P2/n=10MPa/2.5=4MPa）的下一被檢表量程，即，P3=2MPa；第三只智能壓力模塊P3能夠覆蓋到被檢表的量程是P3/n=2MPa/2.5=0.8MPa；

第四只智能壓力模塊量程P4，應選擇小于0.8MPa(P3/n=2MPa/2.5=0.8MPa)的下一被檢表量程，即，P3=160KPa；第四只智能壓力模塊P4能夠覆蓋到被檢表的量程是P4/n=160KPa/2.5=64KPa；

第五只智能壓力模塊量程P5，應小于64KPa(P4/n=160KPa/2.5=64KPa)的下一被檢表量程，即，P5=60KPa；第五只智能壓力模塊P5能夠覆蓋到被檢表的量程是P5/n=60KPa/2.5=24KPa；

第六只智能壓力模塊量程P6，應小于24KPa(P5/n=60KPa/2.5=24KPa)的下一被檢表量程，即，P6=10KPa；第六只智能壓力模塊P6能夠覆蓋到被檢表的量程是P6/n=10KPa/2.5=2.4KPa；

第七只智能壓力模塊量程P7，最后選擇為-100KPa，P7=-100KPa。

參照以上智能壓力模塊選型方法從高到低選擇合適的模塊，再依據需要和使用習慣，配套DSYJ18系列智能壓力校驗儀使用。
